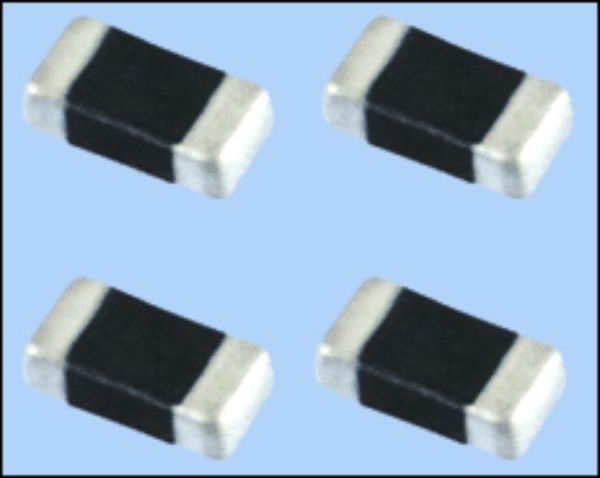

全稱：疊層片式壓敏電阻器，簡稱：貼片壓敏電阻，英文縮寫：MLV。

主要規格尺寸，按公制標準為：100505、160808、201209、321609、322513、451616、453215、8063、1080等。

額定工作電壓：DC3.3V~385V。壓敏電壓精度選擇：±10%、±15%、±20%。

壓敏電阻器是一種對電壓敏感的電阻器，具有對稱的伏安特性，其阻值隨著電壓上升呈非線性下降，當電壓在一定范圍內進一步上升時，這種短路現象更加劇烈，從而對被保護電路（元件）起到保護作用。作為一種一種浪涌電壓抑制器，風華貼片壓敏電阻器采用先進的疊層貼片化技術執照的半導體陶瓷元件，能為電子電路中的被保護元器件提供強有力的保護，同時具有優良的浪涌能量吸收能力及內部散熱能力，因為采用無線貼片式結構，其寄生電感非常小、響應速度非常快（響應時間小于0.5ns），引出具有優良的ESD及各種浪涌噪聲的抑制能力。與傳統的齊納二極管和圓片直插壓敏電阻相似，并具有體積小、重量輕、響應速度快的特點。

目前，我們主要提供以下系列片式壓敏電阻產品：
通用型系列、高速型系列、高耐能型系列以及片式壓敏電阻排（CAV）系列。

風華高科作為國內大型的貼片壓敏電阻生產制造企業之一，是中國最大的新型元器件及電子基礎材料的科研、生產和出口基地，全球八家片式元器件制造商之一，被列入國家520戶重點大型國有企業集團，是全國技術創新試點企業、國家通訊產品國產化配套元件定點企業以及全36家擴大企業博士后流動站之一。風華貼片壓敏電阻系列產品無論是在可靠性、一致性等各個方面都表現優異。南京南山作為風華全國十家直接授權代理商之一，長期以來堅持原廠進貨渠道，并被特別授予電能表行業授權經銷商。點擊查看風華代理聯系方式

分類：

通用型：工作電壓寬，可靠性高，應用非常廣泛：為各種IC提供浪涌電壓保護； 為電源I/O接口提供ESD、EFT及浪涌保護；可替代齊納二極。

高耐能型：專為吸收電路中村中的能量較大的瞬態電壓噪聲而設計的，通流量大，收功率大，響應速度快。
應用：抑制各種感性負載切換或各種瞬間噪聲在電路板中產生的EFT和浪涌電壓； 保護元件和電路，防止在電源供應、控制和信號線產生的ESD。
為IC、CMOS和MOSFET提供在線過壓保護；在許多領域中可替換較大的表面貼裝TVS齊納二極管

高速型：
是FPV電壓保護元件中的一族，其容量非常低反應速度非常快。高速系列產品為高速數據線和其它高頻領域提供ESD和EFT保護，如數據、診斷I/O接口；通用串行總線（USB）、視頻和音頻接口、 便攜式手提設備；移動通訊/蜂窩電話、計算/DSP產品、 工業級醫學儀器；

超低電容量型：屬于FPV高速系列，其容量更低反應速度更快。

采購須知

生產廠家：廣東風華高新科技股份有限公司
授權代理商：南京南山半導體有限公司
電阻封裝形式：SMD(貼片封裝)

封裝尺寸：目前風華貼片壓敏電阻封裝尺寸有12種，具體尺寸如下
0402/100505：1.0mm*0.5mm*0.5mm
0603/160808：1.6mm*0.8mm*0.8mm
0805/201209：2.0mm*1.2mm*0.9mm
1206/321611：3.2mm*1.6mm*1.1mm
1210/322513：3.2mm*2.5mm*1.3mm
1806/451616：4.5mm*1.6mm*1.6mm
1812/453215(4.5mm*3.2mm*1.5mm)
2220/5750(5.7mm*5.0mm*1mm)
3225/8063(8.0mm*6.3mm*1mm)
4032/1080(10mm*8mm*1mm)

最小包裝數量：0402（10k/盤）；0603~0805（4k/盤）；1206~1812（3k/盤）1080（2.5k/盤）
ROSH：符合歐盟Rosh標準

購買提示：由于市場上風華電阻有假貨存在，企業在購買時除了要仔細驗證該貿易商是否為風華原廠授權代理之外以及入口檢驗為，庫存管理人員也可以通過產品外觀的進行一定程度的判斷，電阻器表面保護膜覆蓋完好且難以脫落，表面平整；
電阻器引出端電極覆蓋均勻、鍍層較難脫落，且平整、無裂痕、針孔、變色；
電阻器芯片無裂痕，標志可辨

風華貼片壓敏電阻規格與型號識別（命名方法）

FPV 160808 G 240 P M T

1、FPV：產品代號
2、160808：封裝與規格尺寸代號，160808封裝的含義是該貼片壓敏電阻的長寬高分別為1.6mm*0.8mm*0.8mm，該封裝也俗稱為0603封裝，關于貼片壓敏封裝與尺寸的全面介紹參考規格書。
3、G：通用型壓敏電阻代號。其他代號分別是：E：高耐能型；S：高速型

4、240：直流工作電壓為24V(歐姆)；貼片壓敏電阻的直流工作電壓采用3位數表示法，前兩位數有效數字，后一位是有效數字后零的個數。小數點用R表示；
5、P：端頭電極采用三層電鍍方式。其他符號含義：S——銀/鈀/鉑合金；
6：誤差精度代號，M代表±20%，K代表±10%，L代表±15%
7、T：編帶包裝。同時風華提供散帶包裝，用B表示。更多其他系列貼片壓敏電阻型號表示方法請參風華原廠規格點擊下圖查看完整規格命名方法

風華壓敏電阻特點和優勢：

1、采用疊層貼片式陶瓷結構，比傳統的圓片壓敏電阻比大大降低了產品重量；
2、無引線，比圓片壓敏電阻縮小了尺寸；封裝尺寸豐富，最小可做到1005(0402)封裝,最大可做到1080(4032)封裝
3、溫度范圍：-55℃~+125℃；
4、工作電壓范圍：3.3v~615v
5、具有雙向限制特性，適合ESD保護
6、漏電流非常小；
7、寄生電感小、響應速度快：響應時間小于0.5ns
8、具有優良的溫度系數
9、端電極采用三層電鍍或銀/鈀/鉑合金，具有良好的焊接性能

壓敏電阻應用：

當施加的電壓升高到壓敏電壓時，壓敏電阻器的電流急劇上升，被保護設備的浪涌電壓迅速減小，從而使裝有壓敏電阻器的設備抗浪涌噪聲能力達到相應要求。壓敏電阻器可以抑制各種各樣的浪涌電壓，使電子設備免受干擾和破壞。因此常被用在：

1、抑制各種感性負載切換或各種瞬間噪聲在電路板上產生的EFT和浪涌電壓；

2、保護元件和電路，防止在電源供應、控制和信號線產生的ESD；

3、為IC、CMOS和MOSFET提供在線過壓保護；

4、在許多領域中可替換較大的表面貼裝TVS齊納二極管；

5、用于協助各種終端產品實現電磁兼容性。

壓敏電阻術語解釋：

1、直流工作電壓
在規定的環境條件下，保證壓敏電阻器正常工作所允許連續施加的最大直流電壓值，它也作為測量電流的參考點，在此電壓通常小于元件的壓敏電壓。

2、交流工作電壓
在規定的環境條件下，保證壓敏電阻器正常工作所允許連續施加的最大交流電壓值。

3、最大浪涌電流
在規定的脈沖波形（8/20μs）和相應的電壓下，保證其正常工作所允許施加最大電流。這個脈沖可以施加在元件任意一端。
最大浪涌能量（能量耐量ES）
在單個規定的脈沖波形（10/1000μs）下，保證壓敏電阻器正常工作時，其所能承受的最大的脈沖能量。

4、漏電流（IL）
在非傳導模式下，該元件具有非常高的阻抗（接近109Ω）在系統中呈開路狀態，此時漏電非常低（室溫下＜50μA）。與齊納二極管不同，疊層片式壓敏電阻器具有低漏電流特性，在最高工作溫度下，漏電不超過500μA。

5、壓敏電壓
該電壓是壓敏電阻器從開路狀態進入導通狀態的電壓值，標稱壓敏電壓通常為1mA直流電流所對應的電壓。

6、限制電壓
在規定脈沖波形（8/20μs）和電流下，元件兩端產生的峰值電壓，需要指出的是峰值電壓和峰值電流的產生在時間上不一定要一致。

7、電容量
這是元件在規定頻率（1MHz）和偏置電壓（0.5V）下的電容量。
