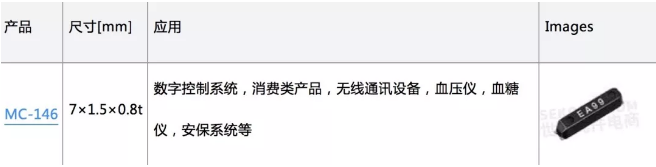

今天給大家來介紹下愛普生的晶體單元
MC-146 7pf 晶體在瑞薩RX200系列芯片中的使用，
MC-146屬于32.768KHz晶體，常用的熱銷負載
電容有7pf，9pf，12.5pf等，已經廣泛應用在各個電子領域，比如：工業控制，信息通訊，智能網絡，各類消費產品等。每種晶體單元在不同設計中，由于IC的不同，都會有些區別，如果使用不當會出現各種各樣的問題。所以在選用晶體之前，我們要根據IC的性能，還有項目的要求，仔細考量各種參數，最后選擇適當?shù)木w，這樣在整個產品銷售周期中，產品都可以良好的運作。
下面
南山電子跟大家聊聊EPSON
MC-146 7pf 晶體在
瑞薩RX200系列芯片中的使用：

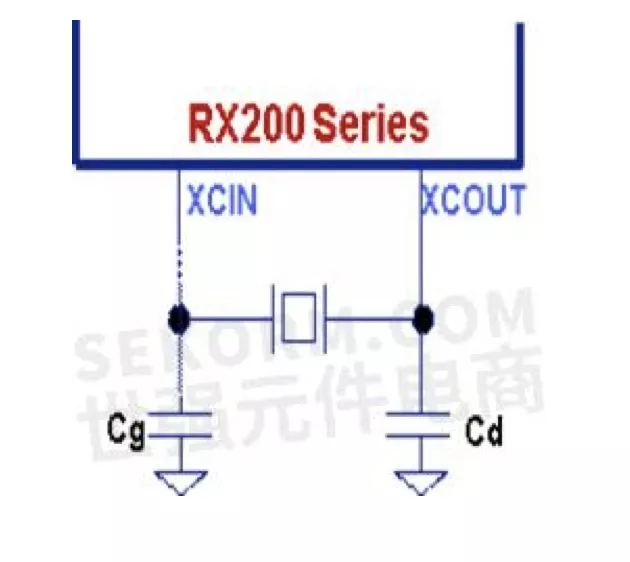

1.確認晶體參數，如何設計震蕩回路
在設計震蕩回路之前要注意晶體的哪些電氣特性呢？比如：
負性阻抗（-R），也叫起震冗余度
要知道震蕩回路的起震能力與晶體本身的等效
電阻相關（ESR,R1都是一樣的），晶體回路的起振能力。在晶體輸出端人為的串聯一個電阻，被稱為-R。當 (-R) > 5 倍ESR值，晶體回路還可以起振時，我們視為此回路的起振能力可以滿足官方的要求。
* -R: 負性阻抗，（晶體輸出端人為串的電阻）
*ESR: 晶體等效電阻（可在spec中查到）
驅動功率DL
驅動功率DL（drive level），可以在規格書中查到，它是衡量晶體回路是否可靠的重要參數，規格書可以查到它的最大標定值，如果超出標定范圍是有可能會損壞晶體本身的。這是一個常見的問題。
負載電容CL
負載電容大小會直接影響晶體回路的輸出頻率，起震能力，負性阻抗，還有起震時間。大家可以參考愛普生官網，有更詳細的介紹。
* 頻率精度frequency stability: 晶體回路輸出的頻率誤差
2.晶體選擇指南
當客戶選擇晶體時，

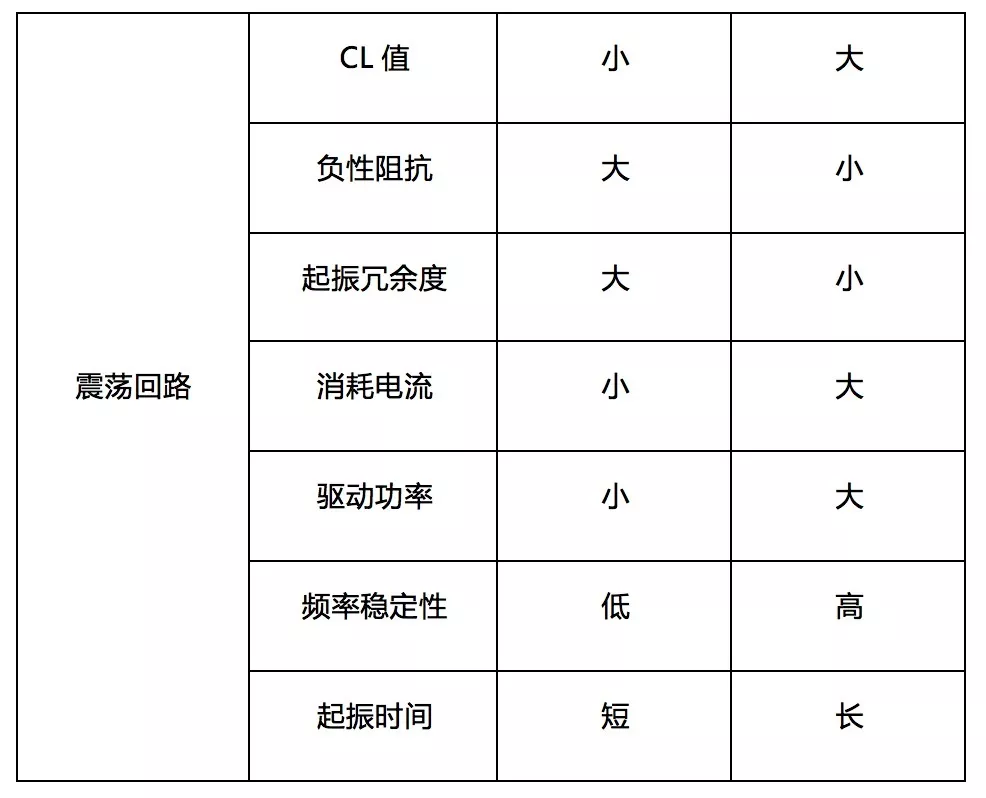

負載電容是一個重要的指標。對于實際情況，小負載電容值CL（7.0pf）相對于大負載電容值的晶體來說，是更容易起震的，也有更小的電流損耗。但是頻率穩定度會差一些，可以參考下表：
相反的，如果使用大負載電容值的晶體（CL=12.5pf），它起震冗余度比較小，電流損耗也會增大，但是它的輸出頻率穩定度更好。

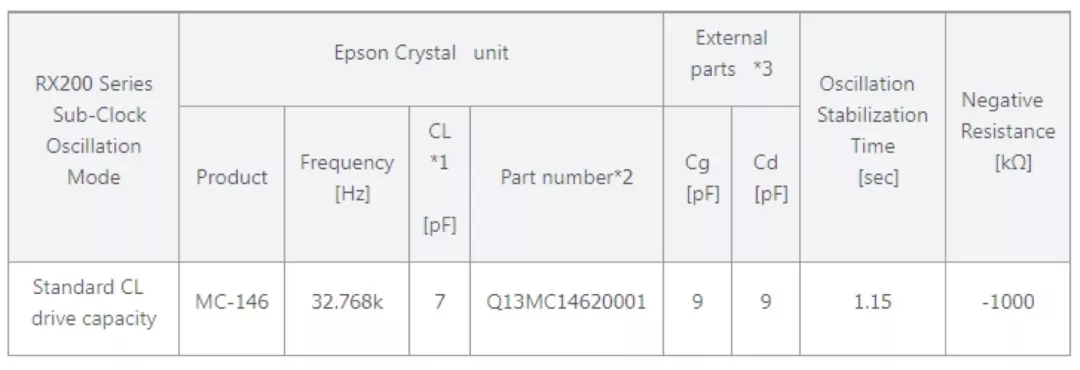

3.愛普生對照晶體產品系列
瑞薩RX200系列，對愛普生晶體選擇指南
注意:
*1 這個負載電容是指晶體本身的CL值，32.768KHz晶體常規有7pf，9pf，12.5pf。
*2 是廠家的產品編號，一個編號對應一個產品。
*3 晶體回路兩個外掛電容的大小，是基于實際的測試結果,旨在支持用戶選擇正確的晶體。這個結果是根據某個客戶的樣本進行測試分析,所以它并不能代表所有客戶板子的測試結論。因為不同的晶體回路有不同的誤差。比如電路板工藝的誤差，或是電容精度的誤差等。他們都會影響晶體回路的輸出頻率，也會影響晶體本身負載電容CL值的確定。
4.PCB板的注意事項
因為晶體是產生頻率的器件，所以電池干擾容易對其頻率造成影響，布線時要注意如下事項：

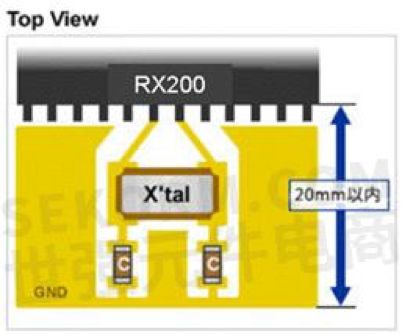

盡可能的讓晶體單元，外接電容和電阻離靠近RX200 Series.（減少布線距離，可以降低干擾）
控制晶體到IC的pin角在20mm之內，并且不要跨過（PCB背面）其他的信號線。（交叉布線容易產生電磁干擾）
地線區域和晶體回路PCB地線的連接
請把地線區域布進晶體的下面，這樣可以有效防止電磁干擾。

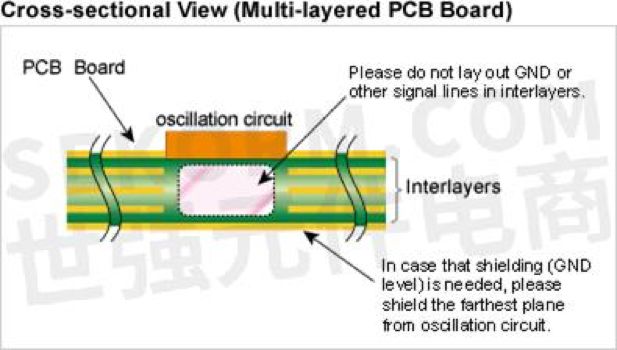

如果是多層板，在其它層面也不要有信號線穿過晶體的下方。
