君耀TVS 1.5KE系列二極管：高性能瞬態電壓抑制器
君耀電子（Brightking）推出的TVS 1.5KE系列是一種高性能的瞬態電壓抑制器，廣泛應用于各種電子設備的過壓保護。該系列產品憑借其卓越的電氣性能和可靠的保護機制，成為電子電路保護領域的理想選擇。今天，南山電子就介紹一下君耀TVS 1.5KE系列二極管：高性能瞬態電壓抑制器。

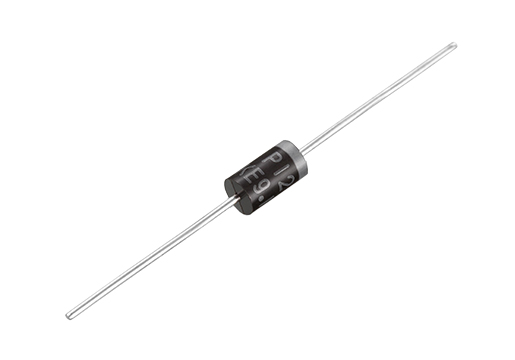

1.5KE系列TVS二極管采用軸向引腳封裝（DO-201），具有1500瓦特的峰值脈沖功率能力，能夠承受10/1000微秒波形的高浪涌電流。該系列的擊穿電壓范圍從6.8伏特到600伏特，覆蓋了廣泛的電壓需求，適用于多種電路保護場景。
產品特點
- 高浪涌吸收能力：1500瓦特的峰值脈沖功率使其能夠有效應對高能量的瞬態電壓。
- 快速響應時間：響應時間在皮秒級別，能夠迅速抑制瞬態電壓。
- 低漏電流：在正常工作電壓下，漏電流極低，確保電路的穩定性。
- 雙向和單向型號：提供單向和雙向兩種類型，以滿足不同電路的需求。
- 環保材料：符合RoHS標準，無鹵素，適合現代電子產品的環保要求。
君耀
技術參數
1. 額定功率
- 峰值脈沖功率：1500瓦特（10/1000微秒波形）。
- 峰值脈沖電流：根據具體型號不同，范圍從幾安培到幾十安培。
2. 電壓范圍
- 反向截止電壓（Vrwm）：從6.8伏特到600伏特。
- 擊穿電壓（VBR）：根據型號不同，范圍從略高于反向截止電壓到數百伏特。
- 鉗位電壓：在浪涌電流作用下，鉗位電壓能夠有效限制電壓峰值。
3. 其他特性
- 工作溫度范圍：-55°C到+150°C。
- 封裝形式：DO-201，適合直插式安裝。
部分型號推薦
1.5KE440CA/B、1.5KE550CA/B、1.5KE15CA、1.5KE300CA/B、1.5KE36CA。
應用場景
1.5KE系列TVS二極管適用于多種電子設備和電路的過壓保護，包括但不限于：
- 電源保護：如DC-DC轉換器、開關電源等。
- 通信設備：保護通信接口免受雷擊和浪涌沖擊。
- 工業控制系統：確保工業設備在復雜電磁環境下的穩定運行。
- 消費電子產品：如智能手機、平板電腦等，保護內部電路免受靜電和浪涌損害。
選型建議
在選擇1.5KE系列TVS二極管時，需根據電路的工作電壓、預期的浪涌電流大小以及保護需求來確定合適的型號。例如：
- 對于低電壓電路（如12V電源線），可以選擇1.5KE15A/B等型號。
- 對于高電壓電路（如300V以上），可以選擇1.5KE300CA/B或更高電壓的型號。
君耀TVS 1.5KE系列憑借其高性能和廣泛的電壓覆蓋范圍，能夠為各種電子設備提供可靠的過壓保護，是電子工程師在電路保護設計中的首選。
