國巨PT0603FR-07、PT0603FR-7T、PT0603FR-7W、PT0603JR-07、PT0603JR-7T、PT0603JR-7W、PT0603-R-07系列厚膜電流感測貼片電阻介紹
國巨（Yageo）作為全球知名的被動元件制造商，其推出的 PT0603 系列厚膜電阻憑借其高性能、小尺寸和高精度等特點，廣泛應用于各類電子設備中。今天，南山電子介紹一下國巨PT0603FR-07、PT0603FR-7T、PT0603FR-7W、PT0603JR-07、PT0603JR-7T、PT0603JR-7W、PT0603-R-07系列厚膜電流感測貼片電阻。

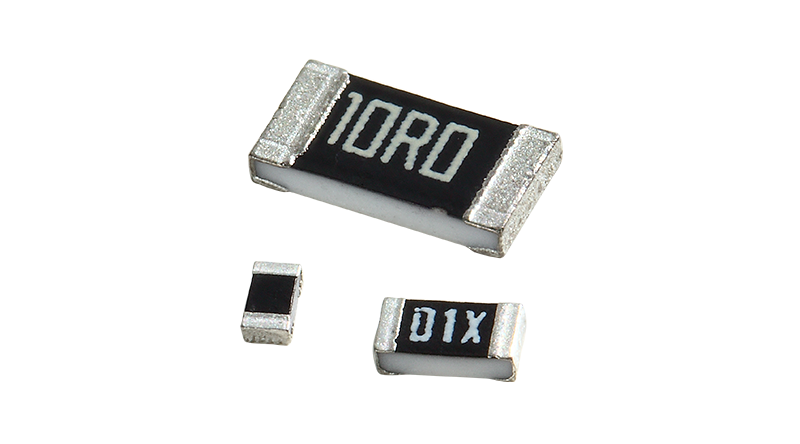

PT0603 系列電阻是國巨推出的厚膜電流感測貼片電阻，采用先進的厚膜工藝制造，具有低寄生電感、高精度和低溫度系數等特性。該系列電阻的封裝尺寸為 0603（1.6mm×0.8mm），適合高密度電路設計。
產品特性
- 高精度與低溫度系數：PT0603 系列電阻的精度可達 ±1%，溫度系數低至 ±200ppm/℃，確保在寬溫度范圍內測量精度的一致性。
- 低阻值設計：阻值范圍從 50mΩ 到 1Ω，適用于高精度電流檢測。
- 高功率：部分型號額定功率可達 200mW，滿足高功率電流檢測需求。
- 小型化封裝：0603 封裝尺寸小巧，適合空間有限的電路設計。
以下是PT0603系列部分型號的詳細參數：
| 型號 | 阻值 | 精度 | 功率 | 溫度系數 | 封裝 |
|------|------|------|------|----------|------|
| PT0603FR-070R05L | 0.05Ω | ±1% | 200mW | ±200ppm/℃ | 0603 |
| PT0603FR-7W0R1L | 0.1Ω | ±1% | 200mW | ±200ppm/℃ | 0603 |
| PT0603FR-7W0R3L | 0.3Ω | ±1% | 200mW | ±200ppm/℃ | 0603 |
| PT0603FR-7W0R5L | 0.5Ω | ±1% | 200mW | ±200ppm/℃ | 0603 |
| PT0603FR-7W0R39L | 0.39Ω | ±1% | 200mW | ±200ppm/℃ | 0603 |
| PT0603JR-070R05L | 0.05Ω | ±1% | 100mW | ±200ppm/℃ | 0603 |
| PT0603JR-7W0R1L | 0.1Ω | ±1% | 200mW | ±200ppm/℃ | 0603 |
| PT0603JR-7W0R3L | 0.3Ω | ±1% | 200mW | ±200ppm/℃ | 0603 |
| PT0603-R-070R05L | 0.05Ω | ±1% | 100mW | ±200ppm/℃ | 0603 |
應用場景
PT0603 系列電阻廣泛應用于以下領域：
- 消費電子：如智能手機、平板電腦、可穿戴設備等，用于精確的電流檢測。
- 汽車電子：滿足汽車電子系統對高精度和高可靠性的要求。
- 工業控制：適用于工業自動化控制系統中的電流檢測。
國巨 PT0603 系列厚膜電阻憑借其高精度、低溫度系數、低阻值設計和小型化封裝等特點，成為現代電子設備中理想的電流檢測元件。其廣泛的應用領域和優異的性能使其在市場上具有極高的競爭力。
