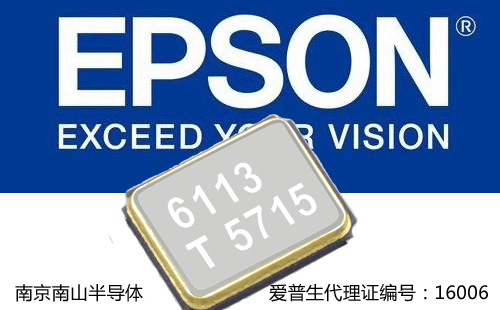

高精度貼片晶振TSX-3225 16MHz~48MHz 愛普生石英晶振大全

TSX-3225 晶振是一款MHz級別的小串聯電阻（60R）、小尺寸（3225）、高精度（10ppm）石英晶體諧振器。頻率范圍覆蓋16M~48Mhz這一最常使用的范圍，是目前愛普生使用最廣泛的一款無源晶振。3225小尺寸、高精度、高穩定性石英晶振廣泛用于移動電話，藍牙，無線-局域網，ISM 頻段電臺廣播，MPU時鐘等領域。
作為一款精度10ppm晶振，提供負載電容范圍在7pF~∞之間。另外可以提供6pF型號，但是精度略有下降到15ppm~20ppm。

|TSX-3225晶振參數

石英晶體/貼片晶體/晶體諧振器

EPSON（愛普生）

16MHz~48MHz

規格尺寸：3225（3.2x2.5x0.6mm）

10ppm

≥6pF

60Ω

-40℃ ~ +85℃/105℃

工業級

≤200μW

TSX-3225

|愛普生晶振代理商信息

授權代理商：南京南山半導體有限公司

授權區域：中國大陸

代理證書編號：16006(南京南山)；16014（香港南山）

現貨倉庫：南京

進出口企業代碼：320174536188X

|選型采購聯系方式

官方網站：http://www.www-188555.com

客服電話：400-888-5058;025-52188228

客服QQ：372189294（終端）、1626381662（貿易商）

選型支持：13701585577

|熱銷晶振型號

原廠編碼	標準型號	北美型號	核心參數
X1E000021069612	TSX-3225 16.000000MHz 18.0 +10.0-10.0	TSX-3225 16.0000MF10P-C3	16MHz 18pF
X1E000021037512	TSX-3225 16.000000MHz 9.0 +10.0-10.0	TSX-3225 16.0000MF18X-AC3	16MHz 9pF
X1E000021077112	TSX-3225 16.384000MHz 8.0 +10.0-10.0	TSX-3225 16.3840MF20X-AJ3	16.384MHz 8pF
X1E000021046912	TSX-3225 18.432000MHz 12.0 +10.0-10.0	TSX-3225 18.4320MF10Z-W3	18.432MHz 12pF
X1E000021043712	TSX-3225 18.432000MHz 16.0 +10.0-10.0	TSX-3225 18.4320MF18X-B3	18.432MHz 16pF
X1E000021006512	TSX-3225 19.200000MHz 7.0 +10.0-10.0	TSX-3225 19.2000MF10Z-AG3	19.200000MHz 7pf
X1E000021062412	TSX-3225 20.000000MHz 12.0 +10.0-10.0	TSX-3225 20.0000MF18X-W3	20MHz 12pF
X1E000021071412	TSX-3225 22.118400MHz 16.0 +10.0-10.0	TSX-3225 22.1184MF10Z-B3	22.118400MHz 16pF
X1E000021074612	TSX-3225 24.576000MHz 15.0 +10.0-10.0	TSX-3225 24.5760MF20X-R3	24.576MHz 15pF
X1E000021026412	TSX-3225 24.000000MHz 18.0 +10.0-10.0	TSX-3225 24.0000MF18X-C3	24MHz 18pF
X1E000021012712	TSX-3225 24.000000MHz 9.0 +10.0-10.0	TSX-3225 24.0000MF20X-AC3	24MHz 9pF
X1E000021012812	TSX-3225 24.000000MHz 10.0 +10.0-10.0	TSX-3225 24.0000MF20X-K3	24MHz 10pF
X1E000021012912	TSX-3225 24.000000MHz 12.0 +10.0-10.0	TSX-3225 24.0000MF20X-W3	24MHz 12pF
X1E000021062112	TSX-3225 25.000000MHz 9.0 +10.0-10.0	TSX-3225 25.0000MF18X-AC3	25MHz 9pF
X1E000021035212	TSX-3225 25.000000MHz 20.0 +10.0-10.0	TSX-3225 25.0000MF18X-G3	25MHz 20pF
X1E000021014012	TSX-3225 25.000000MHz 16.0 +10.0-10.0	TSX-3225 25.0000MF20X-B3	25MHz 16pF
X1E000021064812	TSX-3225 25.000000MHz 18.0 +10.0-10.0	TSX-3225 25.0000MF20X-C3	25MHz 18pF
X1E000021013912	TSX-3225 25.000000 MHz 12.0﹢10.0-10.0		25MHz 12pF
X1E000021014612	TSX-3225 26.000000MHz 8.0 +10.0-10.0	TSX-3225 26.0000MF10Z-AJ3	26MHz 8pF
X1E000021014712	TSX-3225 26.000000MHz 9.0 +10.0-10.0	TSX-3225 26.0000MF10Z-K3	26MHz 10pF
X1E000021014912	TSX-3225 26.000000MHz 12.0 +10.0-10.0	TSX-3225 26.0000MF10Z-W3	26MHz 12pF
X1E000021015012	TSX-3225 26.000000 MHz 16.0﹢10.0-10.0		26MHz 16pF
X1E000021081900	TSX-3225 26.000000 MHz 10.0﹢10.0-10.0		26MHz 10pF
X1E000021061612	TSX-3225 27.113750MHz 6.0 +15.0-15.0	TSX-3225 27.11375ME10V-E3	27.11375MHz 6pF
X1E000021015812	TSX-3225 27.000000MHz 10.0 +10.0-10.0	TSX-3225 27.0000MF20X-K3	27MHz 10pF
X1E000021030312	TSX-3225 28.636300MHz 16.0 +10.0-10.0	TSX-3225 28.6363MF20X-B3	28.6363MHz 16pF
X1E000021062212	TSX-3225 28.636300MHz 10.0 +10.0-10.0	TSX-3225 28.6363MF20X-K3	28.6363MHz 10pF
X1E000021048100	TSX-3225 30.000000MHz 12.0 +10.0-10.0	TSX-3225 30.0000MF20X-W3	30MHz 12pF
X1E000021047700	TSX-3225 31.250000MHz 9.0 +10.0-10.0	TSX-3225 31.2500MF10Z-AC3	31.25MHz 9pF
X1E000021016400	TSX-3225 32.000000MHz 12.0 +10.0-10.0	TSX-3225 32.0000MF10Z-W3	32MHz 12pF
X1E000021042500	TSX-3225 32.000000MHz 16.0 +10.0-10.0	TSX-3225 32.0000MF16X-B3	32MHz 16pF
X1E000021016812	TSX-3225 32.000000MHz 10.0 +10.0-10.0	TSX-3225 32.0000MF20X-K3	32MHz 10pF
X1E000021058300	TSX-3225 33.000000MHz 8.0 +10.0-10.0	TSX-3225 33.0000MF18X-AJ3	33MHz 8pF
X1E000021041200	TSX-3225 33.000000MHz 18.0 +10.0-10.0	TSX-3225 33.0000MF20X-C3	33MHz 18pF
X1E000021040812	TSX-3225 33.300000MHz 9.0 +10.0-10.0	TSX-3225 33.3000MF10Z-AC3	33.3MHz 9pF
X1E000021079212	TSX-3225 33.333000MHz 10.0 +10.0-10.0	TSX-3225 33.3330MF20X-K3	33.333MHz 10pF
X1E000021039300	TSX-3225 37.209375MHz 8.5 +10.0-10.0	TSX-3225 37.209375MF20X-AS3	37.209375MHz 8.5pF
X1E000021039412	TSX-3225 37.800000MHz 8.5 +10.0-10.0	TSX-3225 37.8000MF20X-AS3	37.8MHz 8.5pF
X1E000021064212	TSX-3225 38.400000MHz 8.5 +10.0-10.0	TSX-3225 38.4000MF10P-AS3	38.4MHz 8.5pF
X1E000021066012	TSX-3225 38.400000MHz 6.0 +20.0-20.0		38.4MHz 6pF
X1E000021017912	TSX-3225 40.000000MHz 12.0 +10.0-10.0	TSX-3225 40.0000MF20X-W3	40MHz 12pF
X1E000021076200	TSX-3225 48.000000MHz 18.0 +10.0-10.0	TSX-3225 48.0000MF20X-C3	48MHz 18pF

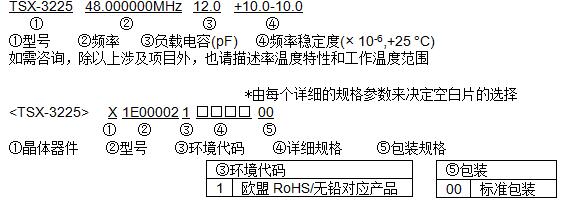

型號命名方法與PN編碼規則：

愛普生晶振型號命名方法與產品編碼規則

相關閱讀：

石英晶體就是用石英材料做成的石英晶體諧振器，俗稱無源晶振。起產生頻率的作用，具有穩定，抗干擾性能良好的，廣泛應用于各種頻率控制和頻率選擇電路。
本系列石英晶振采用AT型切割方式，所有頻率均為基頻數據。

陶瓷晶振和石英晶振的區別

就在于精度和溫度穩定度上，石英晶振較陶瓷晶振精度高，溫度穩定性好。石英晶振的精度可以達到小數點后六位數，單位用ppm（百萬份之一）來表示。而陶瓷晶振的精度只能滿足到小數點后三位，用khz來表示，比如4MHz的陶瓷晶振它的精度一般做+/-750kHz.

從技術參數上來說，石英晶振可以代替陶瓷晶振，但是陶瓷晶振不一定能代替石英晶振，陶瓷晶振多在電視遙控器、玩具產品等對精度要求不高的產品中，而在儀器儀表，通信通訊等消費類電子產品中要求精度高的地方就需要石英晶振。同樣的頻率點它們的價格和封裝（插件和貼片）有很大關系，同是DIP或同是SMD的封裝時，陶瓷晶振比石英晶振低的多。

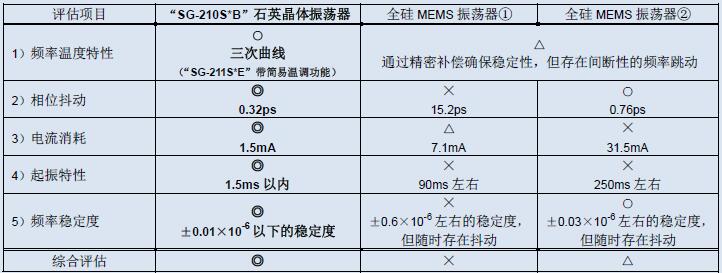

與全硅MEMS振蕩器相比，石英晶振在以下方面具有無可比擬的優勢：

1、頻率溫度特性更穩定，在工作溫度區間內呈現AT晶振特有的連續性的三次曲線，保持特性穩定。而全硅MEMS振蕩器通過精密補償確保穩定性，但存在間斷性的頻率跳動。

2、相位抖動更小。經過愛普生晶振工程師的比對，全硅MEMS晶振相對石英晶振的相位抖動高2倍以上，甚至2個數量級。

3、電流消耗更小。在降低產品功耗方面有較大優勢。

4、起振特性。毫無疑問，石英晶振在起振時間上有數量級上的優勢。

5、頻率穩定度更高。常見的0.01ppm~0.04ppm。而全硅MEMS則可能高一個數量級。更多內容請點擊下載《石英晶體振蕩器與全硅MEMS振蕩器的特性比較》

最小包裝說明：
為了方便客戶，EPSON為本系列晶振提供多種最小包裝。下表是最小包裝量與原廠產品編碼對照查詢表。

Code	Condition	Code	Condition
01	Any Q'ty vinyl bag(Tape cut)	00	2000pcs / Reel
11	Any Q'ty / Reel	16	3000pcs / Reel
12	250pcs / Reel	17	4000pcs / Reel
14	1000pcs / Reel
