南京南山半導體有限公司 > 貼片晶振 > 32.768kHz晶體諧振器 >

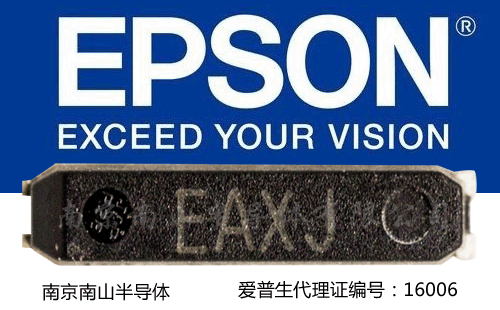

愛普生貼片晶振MC-146 32.768kHz 7015

MC-146是一款薄型工業級32.768khz無源晶振（晶體諧振器），與FC-135一樣是愛普生貼片音叉晶振銷售中的主力型號。具有較小的尺寸和串聯電阻，基于EPSON高端QMEMS技術，使晶振性能穩定可靠，適用于各類對品質要求較高的小型電子設備中。

MC-146貼片晶振是EPSON（愛普生）的一款廣受市場歡迎的32.768kHz晶體諧振器型號，屬于貼片音叉晶振。其標準頻率為32.768kHz，同時該系列也提供32kHz~100kHz范圍內的定制頻率。相較于愛普生其他系列貼片表晶，MC-146的最大特點的是超薄，其厚度只有1.4mm。

|MC-146晶振參數

晶體諧振器/表晶鐘振/音叉晶振

EPSON（愛普生）

32768Hz

規格尺寸：7015（7x1.5x1.4mm）

10ppm,20ppm

0.04ppm/℃

6pF,7pF,9pF,12.5pF

≤65KΩ

-40℃ ~ +85℃

工業級

≤1μW

MC-146

|愛普生晶振代理商信息

授權代理商：南京南山半導體有限公司

授權區域：中國大陸

代理證書編號：16006(南京南山)；16014（香港南山）

現貨倉庫：南京

進出口企業代碼：320174536188X

|選型采購聯系方式

官方網站：http://www.www-188555.com

客服電話：400-888-5058;025-52188228

客服QQ：372189294（終端）、1626381662（貿易商）

選型支持：13701585577

|熱銷晶振型號

Q13MC1461000100	MC-146 32.768000kHz 7.0 +20.0-20.0	MC-146 32.7680KA-AG5	32768hz 10ppm/20ppm
Q13MC1461000200	MC-146 32.768000kHz 12.5 +20.0-20.0	MC-146 32.7680KA-A5
Q13MC1461000600	MC-146 32.768000kHz 6.0 +20.0-20.0	MC-146 32.7680KA-E5
Q13MC1461005200	MC-146 32.768000kHz 6.0 +10.0-10.0	MC-146 32.7680KF-E5
Q13MC1462000100	MC-146 32.768000kHz 7.0 +20.0-20.0	MC-146 32.7680KA-AG5
Q13MC1462000200	MC-146 32.768000kHz 12.5 +20.0-20.0	MC-146 32.7680KA-A5
Q13MC1462000300	MC-146 32.768000kHz 7.0 +10.0-10.0	MC-146 32.7680KF-AG5
Q13MC1462000600	MC-146 32.768000kHz 6.0 +20.0-20.0	MC-146 32.7680KA-E5
Q13MC1462001700	MC-146 32.768000kHz 12.5 +10.0-10.0	MC-146 32.7680KF-A5
Q14MC1462000800	MC-146 75.000000kHz 7.0 +20.0-20.0	MC-146 75.0000KA-AG5
Q14MC1462001500	MC-146 76.800000kHz 6.0 +20.0-20.0	MC-146 76.8000KA-E5
Q14MC1462002500	MC-146 38.000000kHz 12.5 +20.0-20.0	MC-146 38.0000KA-A5
Q14MC1462002600	MC-146 32.927000kHz 7.0 +10.0-10.0	MC-146 32.9270KF-AG5
Q14MC1462003000	MC-146 38.400000kHz 12.5 +20.0-20.0	MC-146 38.4000KA-A5

型號命名規則：

型號實例：MC-146 32.768000kHz 12.5 ﹢20.0-20.0

各部分含義：

MC-146：型號
32.768000kHz：標準頻率
12.5：負載電容(單位：pF)
﹢20.0-20.0：頻率穩定度為±20（單位是ppm；溫度條件：25℃）

設計注意事項:

1、機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。

2、PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
