貼片電阻,貼片電阻封裝尺寸

與芯片（IC）相比，貼片電阻的封裝信息要簡單的多。不包含管腳信息，僅僅表示貼片電阻的外觀尺寸，因此也被稱為貼片電阻規格。
作為被動元器件民族品牌中的代表——風華高科，其目前批量生產的常規封裝代號為0402、0603、0805、1206、1210、2010、2512等7種以及01005、0201這兩個超小型貼片電阻封裝。需要說明的是，包括風華高科在內，目前全球主要貼片電阻生產廠家的貼片電阻封裝尺寸都是執行EIA的代碼標準，相同封裝，外形尺寸幾乎沒有差別。因此，單純從外形尺寸考慮，可以完全互相替代。當然，在實際選型使用中，更重要的是考慮產品的品質穩定性、一致性好，性價比高的產品。
以下選擇幾個代表性的貼片電阻封裝尺寸圖來對各種片式電阻封裝代號與實際尺寸的對應關系（注意：本文所說的封裝代碼都是指英制）

0402封裝：

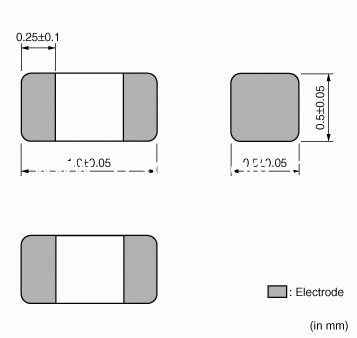

0402貼片電阻封裝尺寸圖

0603封裝

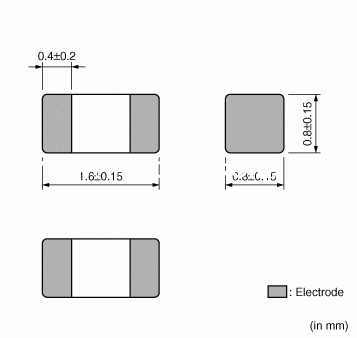

0603貼片電阻封裝尺寸圖

0805封裝

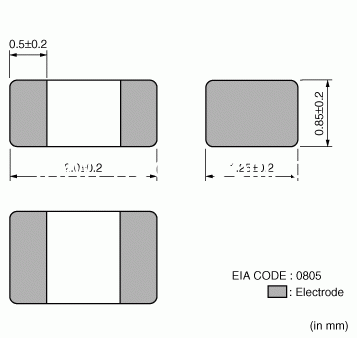

0805貼片電阻封裝尺寸圖

以上是市場上最為常見的三種封裝尺寸。其他尺寸完全可以以此類推的了解。
