上海貝嶺BL13232E 250kbps雙通道高可靠RS-232收發器選型資料

發布時間：2025-07-07 品牌：上海貝嶺(BELLING) 瀏覽量：13

在當今電子通信領域，RS-232串行通信接口標準因其綜合成本低、系統應用簡單等特性，歷經多年發展仍被廣泛應用。從工業控制到通信設備，從電腦 / 服務器到電力設備、安防監控、醫療設備、打印機等眾多領域，RS-232都發揮著關鍵作用。而上海貝嶺推出的BL13232E 250kbps雙通道高可靠RS-232收發器，更是憑借其出色性能，為RS-232應用提供了強大可靠的接口支持，成為眾多RS-232串口通信系統的理想選擇。

產品基本特性：

（一）電氣參數

工作電壓范圍：BL13232E 具備 3V - 5.5V 的寬工作電壓范圍，能夠適應多種電源環境。這一特性使其在不同供電條件下都可穩定運行，提高了產品的適用性。
傳輸速率：數據信號傳輸速率高達 250kbps，可滿足許多對數據傳輸速度有一定要求的應用場景，如工業控制中設備間的數據快速交互等。
驅動器輸出特性：驅動器輸出高電平可達 5.4V，輸出低電平為 - 5.4V ，且輸出壓擺率在 VCC = 3.3V，RL 為 3kΩ - 7kΩ 時小于 30V/μs，保證了信號輸出的穩定性和準確性。
接收器耐壓：接收器可承受 ±25V 電壓，具備較高的耐壓水平，增強了產品在復雜電氣環境下的可靠性。

（二）結構與封裝

內部結構：芯片由兩個驅動器、兩個接收器和一個雙電荷泵電路組成。電荷泵配合外部四個 0.1μF 小電容，實現 3V 至 5.5V 單電源供電，簡化了電源設計。

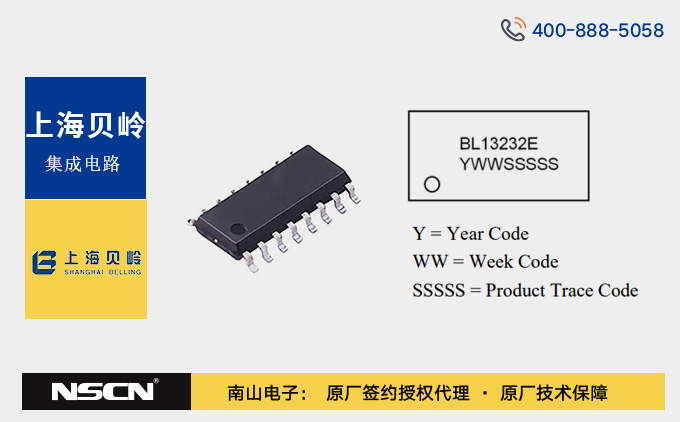

封裝形式：采用節省空間的 SOP16 和 TSSOP16 封裝，便于在電路板上進行布局，適合對空間有嚴格要求的應用場景。

產品優勢：

（一）高可靠性

ESD 保護：增強型 ESD 結構為發送器輸出和接收器輸入提供保護，可承受 ±15kV IEC61000 - 4 - 2 氣隙放電和 ±12kV IEC61000 - 4 - 2 接觸放電，有效抵御靜電放電對芯片的損害，延長產品使用壽命。
抗干擾能力：芯片具有強大的抗干擾能力，能夠在惡劣環境下確保正常通訊。無論是工業現場復雜的電磁環境，還是其他干擾源較多的場景，都能穩定傳輸數據。

（二）標準符合性

BL13232E 符合 TIA/EIA - 232 - F 標準，在異步通信控制器與串行端口連接器之間提供標準的電氣接口，保證了與其他符合該標準設備的兼容性，便于系統集成。

應用領域：

憑借上述優異特性，BL13232E 可廣泛應用于工業控制、通信設備、電腦 / 服務器、電力設備、安防監控、醫療設備、打印機等領域。在工業控制中，可用于連接傳感器與控制器，實現穩定的數據傳輸；在通信設備中，能保障設備間可靠的串行通信等。

BL13232E主要參數：
