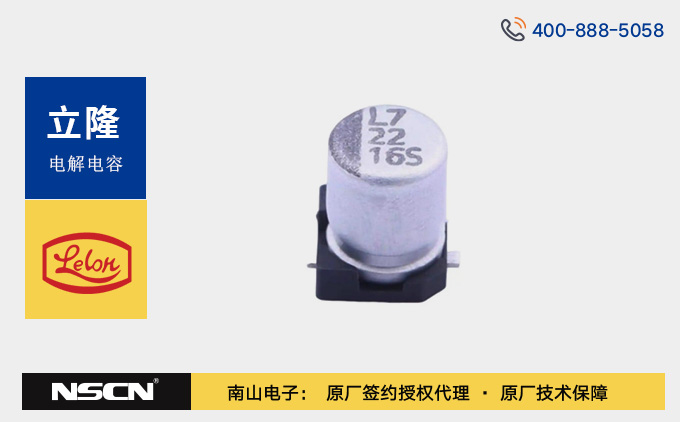

立隆電子VES220M系列貼片型鋁電解電容器選型資料/免費樣品/型號推薦
在追求小型化與高可靠性的電子時代，貼片鋁電解電容成為PCB設計的核心元件。立隆電子VES系列憑借其微型化封裝與105℃高溫耐受性，在緊湊型設備中扮演關鍵角色。其中，立隆VES220M子系列（22μF容量）以其多樣化的電壓/尺寸組合，為工程師提供靈活的電源濾波解決方案，滿足從消費電子到汽車電器的嚴苛需求。
主要特點：
- 小巧身形：直徑 4-6.3mm，長度 4.5-5.3mm，高度低，適合空間緊湊的電路板設計。
- 耐溫耐用：可在 - 55℃到 105℃環境下工作，105℃時能穩定工作 1000 小時，高溫下性能變化小。
- 電氣性能佳：容量為 22μF，額定電壓覆蓋 6.3V-50V；不同規格紋波電流 19-51mA，能適應復雜電流波動；低溫下阻抗控制好，保證電路穩定。
- 可靠認證：通過 RoHS 環保認證和 AEC-Q200 車用電子認證，適合綠色制造和汽車領域使用，且采用 SMT 技術，便于自動化生產。
型號編碼解析
以 “VES220M1CTR-0505” 為例：
- VES：系列前綴（VES 系列）
- 220：額定靜電容量 22μF（數字編碼規則：前兩位為有效數字，第三位為倍率，220 即 22×10?=22μF）
- M：容量誤差 ±20%
- 1C：額定電壓 16V（1C 對應 16V，1A=10V，1E=25V 等）
- TR：包裝型式（編帶包裝）
- 0505：尺寸代碼（05 代表直徑 5mm，05 代表長度 5.3mm）
應用場景：
- 汽車電子領域
- 發動機管理系統：可用于 ECU 電源濾波，抵抗發動機艙高溫與振動環境。
- 車載娛樂系統：在車載音響、導航主機中作為平滑濾波電容，降低電源紋波對信號的干擾。
- 工業控制與電源設備
- 開關電源：在 AC-DC 或 DC-DC 轉換器中作為輸出濾波，支持寬溫工作，保障工業設備連續運行。
- 變頻器：承受高紋波電流，穩定直流母線電壓，提升系統可靠性。
- 消費電子與物聯網
- 智能手機快充：適配超薄電池倉設計，在快充電源模塊中提供大容量儲能。
- 智能家居設備：用于路由器、智能插座等長期通電設備，減少維護成本。
| 型號 | 壽命(h) | 耐壓電壓(V) | 電容值(µF) | 直徑(mm) | 長度(mm) | 紋波電流(mA) | 工作溫度(°C) | 特性 |
|---|---|---|---|---|---|---|---|---|
| VES220M0JTR-0404 | 1000 | 6.3V | 22μF | 4mm | 4.5mm | 19mA | 105℃ | Standard |
| VES220M0JTR-0405 | 1000 | 6.3V | 22μF | 4mm | 5.3mm | 21mA | 105℃ | Standard |
| VES220M1ATR-0504 | 1000 | 10V | 22μF | 5mm | 4.5mm | 22mA | 105℃ | Standard |
| VES220M1ATR-0505 | 1000 | 10V | 22μF | 5mm | 5.3mm | 25mA | 105℃ | Standard |
| VES220M1CTR-0504 | 1000 | 16V | 22μF | 5mm | 4.5mm | 26mA | 105℃ | Standard |
| VES220M1CTR-0505 | 1000 | 16V | 22μF | 5mm | 5.3mm | 28mA | 105℃ | Standard |
| VES220M1ETR-0604 | 1000 | 25V | 22μF | 6.3mm | 4.5mm | 33mA | 105℃ | Standard |
| VES220M1ETR-0605 | 1000 | 25V | 22μF | 6.3mm | 5.3mm | 36mA | 105℃ | Standard |
| VES220M1HTR-0605 | 1000 | 50V | 22μF | 6.3mm | 5.3mm | 51mA | 105℃ | Standard |
| VES220M1VTR-0504 | 1000 | 35V | 22μF | 5mm | 4.5mm | 22mA | 105℃ | Standard |
| VES220M1VTR-0604 | 1000 | 35V | 22μF | 6.3mm | 4.5mm | 36mA | 105℃ | Standard |
| VES220M1VTR-0605 | 1000 | 35V | 22μF | 6.3mm | 5.3mm | 50mA | 105℃ | Standard |
立隆VES220M系列貼片型鋁電解電容器以 “小體積、高可靠、寬適用” 為核心優勢，通過 105℃/1000 小時壽命保證、AEC-Q200 車規認證及全電壓等級覆蓋，為電子設備小型化與高可靠性設計提供了理想解決方案。從汽車電子到工業控制，從消費產品到能源設備，該系列產品憑借精準的參數匹配與嚴苛的品質管控，持續為全球客戶創造價值。
南山電子是立隆電子（Lelon）授權代理商，歡迎咨詢選購立隆VZH100M系列貼片鋁電解電容。如需獲取更詳細的技術資料或定制化方案，請聯系客服電話400 888 5058或者聯系網站在線客服。
