君耀壓敏電阻10H系列在電源設備中有什么作用？

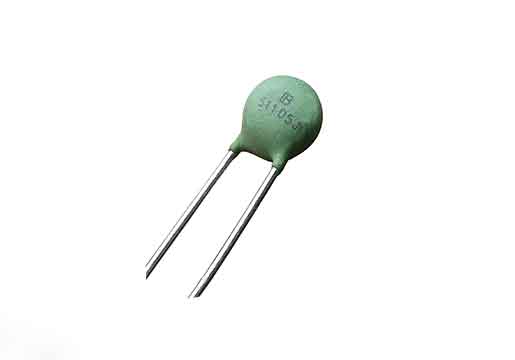

君耀電子（BrightKing）的10H系列壓敏電阻是其眾多高品質電路保護器件中的杰出代表。壓敏電阻是一種限壓型保護器件，利用其非線性電壓 - 電流特性，當過電壓出現在壓敏電阻的兩極間時，它能夠將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。10H系列壓敏電阻以其卓越的性能和廣泛的應用范圍，在電子電路保護領域備受青睞。

那么，君耀壓敏電阻10H系列在電源設備中有什么作用？

在電源設備中，壓敏電阻10H系列能夠發揮極為關鍵的作用，主要體現在以下幾個方面：

過電壓保護

- 抑制浪涌電壓

- 在電源設備運行過程中，可能會因為外部電網的波動、雷擊感應、大型設備的啟停等因素產生浪涌電壓。例如，當附近的大型電機啟動時，會在電網中產生瞬態的高電壓脈沖。10H系列壓敏電阻能夠迅速響應這些浪涌電壓，將其鉗制在安全范圍內。其快速響應速度（小于25納秒）使得它可以在浪涌電壓對電源內部的敏感元件造成損害之前，就有效地限制電壓的升高，保護電源中的半導體器件（如晶體管、集成電路等）免受過電壓擊穿的風險。

- 限制瞬態過電壓

- 電源設備內部也可能因為開關操作產生瞬態過電壓。比如，在直流 - 直流（DC - DC）轉換器中，當開關管（如MOSFET）快速開關時，會產生電壓尖峰。10H系列壓敏電阻可以并聯在開關管兩端，當電壓尖峰出現時，它能夠分流大部分電流，將電壓限制在安全水平，防止開關管被過高的電壓擊穿，從而確保電源設備的穩定運行。

提高電源可靠性

- 保護電源控制電路

- 電源設備的控制電路通常包含許多精密的電子元件，如控制芯片、傳感器等。這些元件對電壓的穩定性要求較高。10H系列壓敏電阻可以安裝在控制電路的輸入端，當電網電壓出現異常波動時，它能夠及時將過高的電壓鉗制，避免控制電路中的元件因過電壓而損壞，從而提高整個電源設備的可靠性，減少因控制電路故障導致的電源設備失效。

- 延長電源設備壽命

- 通過有效抑制過電壓和浪涌電流，壓敏電阻10H系列減少了電源設備內部元件因電壓沖擊而產生的熱應力和電應力。這有助于延長電源中關鍵元件（如電容、變壓器等）的使用壽命，降低電源設備的故障率，使電源設備能夠在更長的時間內穩定、可靠地工作。

符合安全標準

- 滿足電氣安全要求

- 在電源設備的設計和制造過程中，需要滿足各種電氣安全標準。10H系列壓敏電阻的使用有助于電源設備符合這些標準中關于過電壓保護的要求。例如，國際電工委員會（IEC）和美國保險商實驗室（UL）等機構制定的電源設備安全標準中，對電源設備的過電壓保護能力有明確的規定。壓敏電阻10H系列的高通流容量（最大單次峰值脈沖電流可達2500A）和能量耐量（最大焦耳能量在10/1000μs條件下為17.0 - 165.0J）能夠確保電源設備在遭受規定的過電壓沖擊時，不會出現危險情況，從而保證電源設備的安全使用。

技術參數

（一）電壓范圍

10H系列壓敏電阻的壓敏電壓范圍為18-1200V，涵蓋了多種應用場景下的電壓需求，能夠為不同電壓等級的電路提供精準的保護。

（二）工作溫度范圍

其工作溫度范圍為-40℃~+125℃，存儲溫度范圍同樣為-40℃~+125℃，能夠在較寬的溫度范圍內穩定工作。

（三）尺寸

該系列產品的型號尺寸為10mm，具有統一的尺寸規格，便于在不同電路中進行安裝和使用。

在電源設備中，10H系列壓敏電阻是保障電源安全、穩定運行的重要元件。它通過抑制浪涌電壓、限制瞬態過電壓，保護電源內部的敏感元件，提高電源設備的可靠性，并且有助于電源設備符合各種電氣安全標準。
