國巨防硫化厚膜貼片電阻AF1206DR-07、AF1206FR-07、AF1206FR-13、AF1206FR-7W、AF1206FRE07、AF1206JR-07、AF1206JR-13、AF1206JR-7W系列介紹

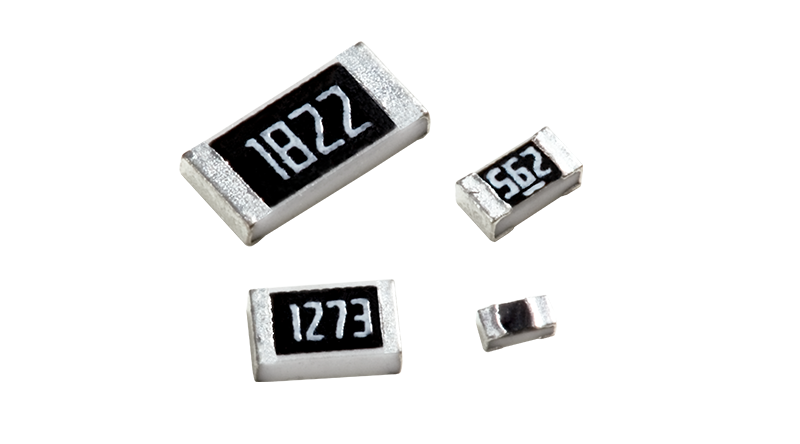

國巨（YAGEO）AF-1206 系列防硫化厚膜貼片電阻，專為高污染環境及汽車電子設計，在 1206 尺寸平臺上提供多種功率與精度版本。今天，南山電子介紹一下國巨防硫化厚膜貼片電阻AF1206DR-07、AF1206FR-07、AF1206FR-13、AF1206FR-7W、AF1206FRE07、AF1206JR-07、AF1206JR-13、AF1206JR-7W系列，并歸納成一張“家族表”，幫助工程師一眼看懂差異、快速選型。

AF-1206 家族一覽

| 細分系列 | 料號示例 | 額定功率 | 阻值范圍* | 精度 | TCR | 特點 / 應用提示 |

|-----------|-----------|-----------|------------|------|-----|------------------|

| DR-07 | AF1206DR-07 | 0.25 W | 1 Ω-22 MΩ | ±0.5 % / 1 % / 5 % | ±100 ppm/℃ | 標準功率，通用型，工業控制器首選 |

| FR-07 | AF1206FR-07 | 0.25 W | 1 Ω-22 MΩ | ±1 %（主流） | ±100 ppm/℃ | 最常用車規版本，AEC-Q200，適用于 ADAS、網關 |

| FR-13 | AF1206FR-13 | 0.25 W | 1 Ω-22 MΩ | ±1 % | ±100 ppm/℃ | 與 FR-07 同電氣規格，僅包裝方式不同（13 英寸大卷） |

| FR-7W | AF1206FR-7W | 0.5 W | 1 Ω-1 MΩ | ±1 % / 5 % | ±200 ppm/℃ | 同尺寸“升功率”版本，變頻器、電機驅動 |

| FRE07 | AF1206FRE07 | 0.25 W | 1 Ω-22 MΩ | ±1 % | ±100 ppm/℃ | 無鉛端接（Pb-Free），環保要求高的場景 |

| JR-07 | AF1206JR-07 | 0.25 W | 1 Ω-22 MΩ | ±5 % | ±200 ppm/℃ | 經濟型，對精度要求不高的傳感器、家電 |

| JR-13 | AF1206JR-13 | 0.25 W | 1 Ω-22 MΩ | ±5 % | ±200 ppm/℃ | JR-07 的 13 英寸卷帶包裝 |

| JR-7W | AF1206JR-7W | 0.5 W | 1 Ω-1 MΩ | ±5 % | ±200 ppm/℃ | 5 % 精度下的升功率版，LED 驅動、電源模塊 |

FR系列和JR系列的主要區別是什么

在 AF-1206 系列里，**FR 與 JR 的本質差異只有兩項：精度與成本定位**。

1. 精度（Tolerance）

   • FR 系列：±1 %（主流）甚至可選 ±0.5 %，屬于精密級。

   • JR 系列：±5 %，屬于通用級。

2. 成本與定位

   • FR 系列：通過 AEC-Q200 車規認證，面向汽車、工業等高可靠場景，單價略高。

   • JR 系列：不做車規認證，以消費電子、家電、5 % 精度即可滿足需求的場合為主，價格更經濟。

除此之外，兩者在：

- 尺寸（1206）、功率（0.25 W 或 0.5 W）、抗硫化性能、溫度系數（±100 ppm/℃ 或 ±200 ppm/℃）等方面**完全一致**，可直接互換，只要精度要求允許。

核心技術優勢

1. 抗硫化：通過 ASTM B809-95 105 °C / 750 h 硫化試驗，失效機率 <1 ppm。

2. 高可靠電極：采用鎳柵/錫銅雙層端接，耐電流沖擊與溫度循環。

3. AEC-Q200：FR、DR 系列全部通過車規認證，-55 °C~+155 °C 工作無憂。

4. 綠色制程：FRE07、FR-7W 等支持無鉛 & RoHS/REACH 環保要求。

典型應用

• 工業：PLC、馬達驅動、機器人伺服

• 汽車：車燈、EPS、BMS、OBC

• 通訊：5G 基站、RRU、射頻功放

• 特殊：溫泉區、礦區、船舶等高硫環境

選型建議

1. 高功率或高溫：優先選 “-7W” 后綴（FR-7W / JR-7W）。

2. 車規批量：FR-07（7 英寸卷）或 FR-13（13 英寸卷）根據貼片機飛達規格。

3. 高精度模擬：DR-07（±0.5 %）或 FR-07（±1 %）。

4. 成本敏感：JR-07 / JR-13 提供 5 % 容差經濟方案。

國巨 AF-1206 系列以“同一尺寸，多功率/精度/包裝”覆蓋從消費電子到嚴苛汽車電子的全部需求。只要認清后綴含義（功率、精度、包裝），即可在 1206 平臺上快速匹配到最合適的防硫化電阻。
