220uh電感,220uh功率電感型號規格選型

220uh電感是一種比較常用的電感，而220uh貼片功率電感更是廣泛運用在錄放影機電源供應器,液晶電視機,手提電腦,移動通訊設備,直流轉換器等。昨天，在我們南京南山半導體有限公司的1688店鋪銷售過程中遇到一件有趣的事兒，一位老顧客張工之前一直用220uh功率電感，屬于CD75功率電感，型號是風華高科的PIO75-221KT，因為220uh功率電感缺貨，感量180-300uh都可以，于是在大概查了下規格書后，就自行換購了270uh的CD75功率電感，因為他是老技術工程師，我們這邊也就直接發貨，結果將220uh功率電感替換掉上板子后發現無法使用，那么這是為什么呢？

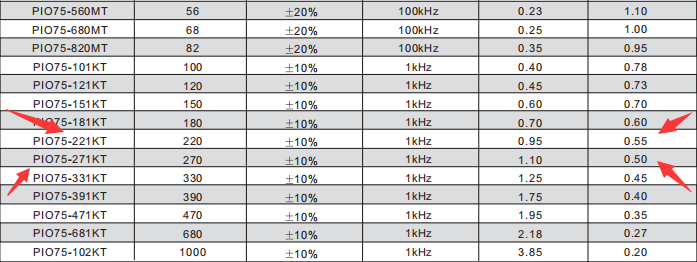

我們先將風華高科的兩個CD75貼片功率電感規格大致分析一下：
220uh功率電感 PIO75-221KT  電感220uh 公差±10% 測試頻率1kHz  直流電阻MAX 0.95Ω  飽和電流0.55A
270uh功率電感 PIO75-271KT 電感270uh 公差±10% 測試頻率1kHz   直流電阻MAX 1.10Ω  飽和電流0.50A

兩者規格確實差不多，難怪我們的老技術支持會出錯，但是將規格列出后，就很明顯的看出，其實是飽和電流的問題，張工測試環境的通過電流是520mA，220uh功率電感的飽和電流0.55A是沒問題的，但是270uh貼片功率電感的飽和電流只有0.5A，也就是說替換后電流達不到520mA，其實在查過規格書后，我們發現可以用PIO75-181KT替換，可能張工在查規格書時候，錯將270uh的飽和電流看錯行了，還好回去又測試一遍，因為是老顧客大家很熟，在溝通后，就用了PIO75-181KT進行了換貨，實屬虛驚一場。
由此可以看出，CD75貼片功率電感相同磁芯材料，電感量越大，電流越小，220uh功率電感和270uh電感相差略大，一定要看飽和電流具數值，220uh電感雖然運用廣泛，但是還是要具體情況具體分析，不可隨便替換。
