10uh電感是一種比較常用的電感值，而10uh功率電感更是廣泛運用在高頻回路之中，因為較高的頻率能夠保持穩定的電感量和相當高的Q值，貼片功率電感又叫做大電流電感器，前天，在南山電子的某寶店鋪銷售過程中遇到一件有趣的事兒，一位老客戶王工之前一直用10uh貼片功率電感，屬于CD32貼片功率電感，型號是風華高科的PIO32-100MT，因為型號缺貨，感量8-16uh都可以，于是在粗略了查了規格書后，就將原來用的10uh功率電感換成15uh，因為他是老工程師，我們這邊也就直接發貨，收到貨后測試發現無法替換使用，那么這是為何呢？

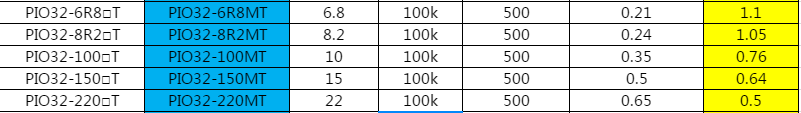

我們先將風華高科的10uh功率電感和15uh功率電感規格大致分析一下：
PIO32-100MT  電感10uh  測試頻率100kHz  直流電阻MAX 0.35Ω  飽和電流0.76A
PIO54-150MT 電感15uh  測試頻率100kHz   直流電阻MAX 0.5Ω   飽和電流0.64A

從上圖可以看到，可能是飽和電流的問題，在跟王工溝通過程后，我們得知測試的環境通過電流是0.72A，在以前使用10uh功率電感時，因為飽和電流0.76A剛剛滿足要求，所以沒有問題，而在替換了15uh功率電感后，雖然這兩者感量都在王總所需要的8-16uh以內，但是15uh功率電感的飽和電流是0.64A，電流無法滿足電路要求，所以無法使用，其實真的要替換，可以使用8.2uh功率電感，飽和電流達到1.05A，電感量也滿足要求。
由此可以看出，貼片功率電感相同磁芯材料，電感量越大，電流越小，10uh功率電感和15uh功率電感雖然很接近，但是選型還是要看飽和電流具數值，要具體情況具體分析，不可隨便替換，這次還好回去測試了下，如果沒有經過測試直接批量替換掉10uh電感用15uh上電路板，后果不堪設想。南京南山半導體有限公司是風華16年老牌代理，在市場上一直有良好的口碑，除了上述10uh功率電感以外，南山還提供風華高科各種系列貼片電感，高頻電感，一體成型電感，在本公司某寶店鋪——南山E店均有現貨，歡迎廣大新老顧客來電垂詢，選型交流。
