貼片高頻電感VHF201209H22NJT VHF160808H22NJT型號對比

VHF系列高頻疊層電感又稱貼片高頻陶瓷芯電感，是疊層獨石結構，具有高可靠性，高自諧振頻率，較好的焊接性和耐旱性，常見的有VHF0402，VHF0603，VHF0805三種規格，今天我們就來對比下常見的0603的貼片高頻電感VHF160808H22NJT和0805的VHF201209H22NJT兩種規格。

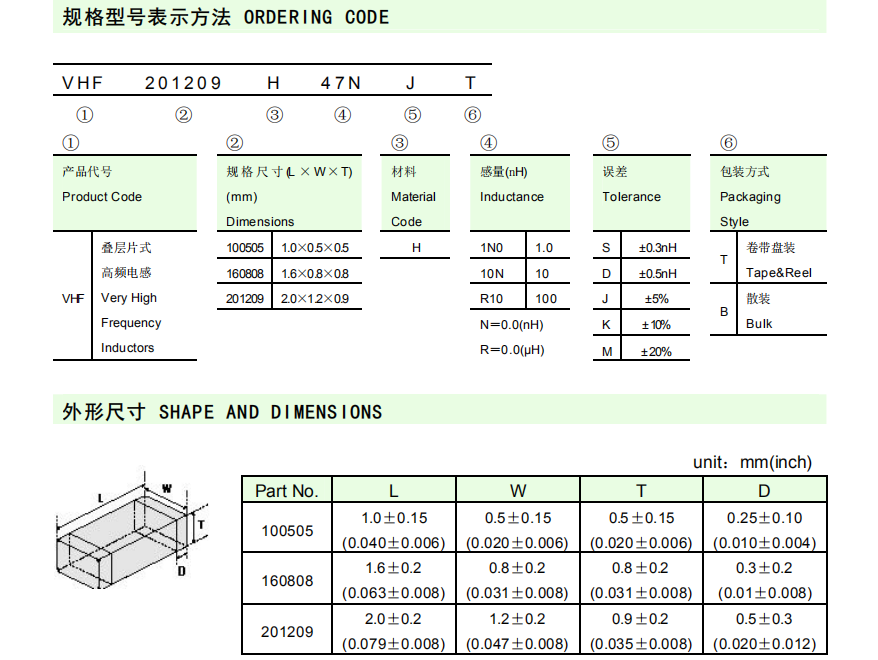

從規格書上可以看出，貼片高頻電感VHF201209H22NJT和VHF160808H22NJT的感量均為22nh，精度差均為±5%，但是規格尺寸不一樣，VHF160808H22NJT是1.6mmX0.8mm，而VHF201209H22NJT的尺寸為2.0mmX1.2mm，在選型時一定要注意尺寸大小規格。
再來看具體規格如下圖：

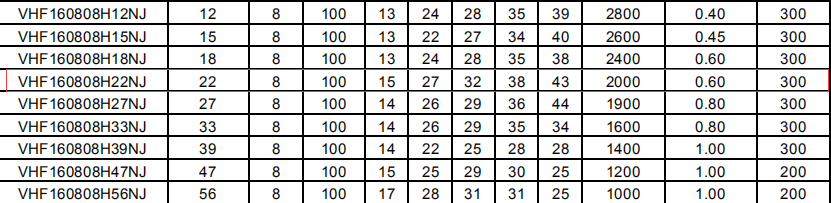

VHF160808H22NJT

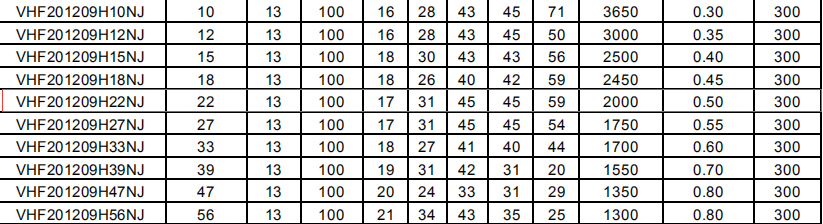

VHF201209H22NJT

對比后發現，在測試頻率100MHz的情況下，兩者飽和電流均為300mA，VHF160808H22NJT的自諧振頻率Min2000MHz，直流電阻Max0.6Ω，VHF201209H22NJT的自諧振頻率Min1700MHz，直流電阻Max0.5Ω，所以說如果自諧振頻率在2000以上兩者都可以，在1700—2000MHz時，只能用VHF201209H22NJT。
綜上所述：0603的VHF160808H22NJT和0805的VHF201209H22NJT兩種規格都是比較常見貼片高頻陶瓷電感，如需選購，可以直接點本站右上角在線購買，南京南山半導體的阿里巴巴店鋪選型訂貨。
