32.768kHz有源晶振|32.768k晶振

應用在各類電子鐘表、計時模塊用途的晶振也被俗稱為表晶/鐘振，在此領域，EPSON為用戶供全方位的產品線。其中音叉晶振的優勢在于價格相對低廉，缺點在于負載電容匹配相對復雜，電路調試較麻煩（EPSON晶振代理商-南京南山聯合愛普生原廠技術部門為規模級用戶提供免費型號匹配選型報告）。而有32.768kHz源晶振和實時時鐘模塊（RTC）則可以輕松解決這個問題。尤其是愛普生最新推出的最高3.4ppm的高精度32.768khz溫補晶振TG-3541CE以及汽車級的TG-3541CEA，將計時精度提高到了月誤差9秒的精確水平。本頁面僅提供普生晶振品牌kHz級有源晶振的8個常規型號規格書下載，其它兩類kHz晶振，請點擊下面兩個鏈接：
音叉晶振 實時時鐘芯片（RTC/實時時鐘模塊）

32.768k有源晶振
系列號	型號	產品編碼	說明	頻率	規格尺寸	規格書

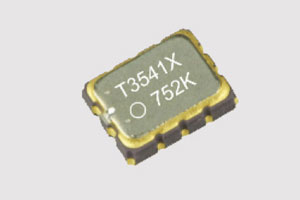

TG-3541CE	TG-3541CEXB	X1B0003510000	高精度溫補晶振,有OE引腳的10腳貼片晶振?？晒悠?。	32.768kHz	3225
TG-3541CEA	TG-3541CEAXA	X1B0003510000	汽車級，10腳高精度TCXO。訂貨		3225
SG-3030CM	SG-3030CM32.768kHz B	X1B0002110001	小尺寸，常規品?，F貨多。		3215
SG-3030JC	SG-3030JC32.768kHz B	Q3102JC020001	現貨		10.50x5.0
SG-3030JF	SG-3030JF32.768kHz B	Q3102JF020001			7.10x4.60
SG-3030LC	略	Q3102LC020005	訂貨		3.60x2.40
SG-3040JC		Q3103JC010001			10.50x5.0
SG-3040LC		Q3103LC020001			3.60x2.40

32.768khz晶振晶體主要被使用在各種時間顯示的計時電路中，因此也常常被稱為表晶或者鐘振。其中無源的晶體諧振器因其相對低廉的價格，使用最為廣泛，因為其切割方式，也被稱為音叉晶振。愛普生的表晶鐘振在全球市場具有重要市場地位，市場占有率長期居于第一位。

由于無源晶體對匹配電容和串聯電阻等因素選擇不合理，容易造成晶振不起振的現象。尤其在小批量試驗時沒問題，批量投產時卻出現不起振現象較多，穩定性不好的情況最麻煩。對此，愛普生的建議是
1、首選使用32.768khz有源晶振或者實時時鐘模塊，由于內部電路都已經匹配好，可以有效避免不起振問題。
2、在產品選型階段，就邀請EPSON原廠及其代理商南京南山半導體積極介入，出具針對性的電路匹配選型報告，通過專業的試驗設備和選型經驗將潛在風險徹底解除。
相關內容，請參閱：32.768kHz晶振不起振的終極解決方法
