    薄膜電阻

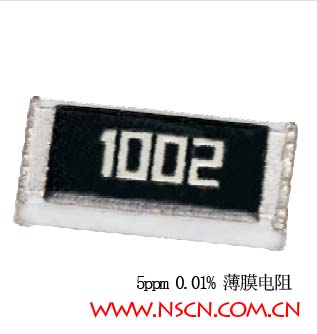

    薄膜電阻器高精度電阻器的一種。與目前市場上主流的厚膜貼片電阻器想?yún)^(qū)別,是一種具有很高阻值精度和極低的溫度系數的片式電阻器,英文全稱為Thin film chip fixed resistors。采用類蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成,一般這類電阻常用的絕緣材料是陶瓷基板。風華薄膜電阻精度可以做到0.01%萬分之一精度,0.1%千分之一精度等、電阻溫度系數可以做到±5PPM/℃,最大功率可以做到1/2W,因此,我們常說的高精度低溫漂貼片電阻一般就指的是薄膜貼片電阻器,包括常見的千分之一電阻和萬分之一電阻。可廣泛應用于用于各類儀器儀表,醫療器械,電源,電力設備,電子數碼、醫學儀器、測試/測量設備、打印設備、自動設備控制器、轉換器、通訊設備、手機等對阻值精度和溫度系數要求極高的領域。

    目前中國市場貼片電阻主要品牌包括風華、國巨、三星、TDK貼片電阻等。風華高科作為國內最大的貼片電阻生產制造企業之一,是中國最大的新型元器件及電子基礎材料的科研、生產和出口基地,全球八大片式元器件制造商之一,被列入國家520戶重點大型國有企業集團,是全國技術創新試點企業、國家通訊產品國產化配套元件定點企業以及全國36家擴大企業博士后流動站之一。風華貼片電阻系列產品無論是在可靠性、一致性等各個方面都無可挑剔。南京南山作為風華電阻代理商,長期以來堅持原廠進貨渠道,并被授予電能表行業唯一一個授權經銷商。點擊查看風華貼片電阻代理聯系方式

    貼片薄膜電阻規格與型號命名方法


    T G 05 D 1002 D T

    1、產品代號,風華高科用T代表薄膜貼片電阻。
    2、額定功率系列代號(單位是W):G表示1/2W,其他英文代號有:C:1/16W;D:1/10W;;E:1/8W;F:1/4W;
    3、封裝尺寸(型號)代號:05表示封裝尺寸為0805.其他封裝代號有:02/0402;03/0603;06/1206;10/2010;12/2512;需要說明的是1210封裝沒有簡寫形式,用完整的4個數字1210代表。
    4、薄膜貼片電阻溫度系數代號:
    D:±5ppm/℃;
    E:±10ppm/℃;
    F:±15ppm/℃;
    G:±25ppm/℃;
    H:±50ppm/℃;

    5、1002是電阻值代號:風華的薄膜貼片電阻和厚膜貼片電阻等一樣采用三位數(E-24)或者四位數(E-96)表示法。
    6、D是電阻值誤差精度代號。風華高科生產的薄膜貼片電阻最高精度可以達到±0.01%即萬分之一。足以滿足各高精尖領域?qū)﹄娮枳柚稻鹊某咭蟆?br /> 風華薄膜電阻精度用英文數字作為代號,其中:
    T表示±0.01%即萬分之一;
    A:±0.05%即萬分之五;
    B:±0.10%即千分之一;
    C:±0.25%即千分之2.5;
    D:±0.50%即千分之五;
    F:±1.00%即百分之一;

    7、T是電阻包裝方式代號,表示該薄膜電阻采用常用編帶包裝,因?yàn)榫帋Оb為最常用的包裝方式,也常常在型號表示中省略,其他包裝方式是塑料盒以及塑料袋包裝,并不常見。

    風華貼片薄膜電阻特點

    低溫度系數(±5PPM/℃),低噪音。

    高精度±0.01%-~±1%。

    電性能穩定,可靠性高。

    裝配成本低,并與自動裝貼設備匹配。

    適應再流焊和波峰焊。

    符合RoSH指令要求。

    結構及規格尺寸

    ?型號Type     L             W                        t                   b

    0402     1.00±0.05     0.50±0.05     0.30±0.05     0.20±0.10

    0603     1.55±0.10     0.80±0.10     0.45±0.10     0.30±0.20

    0805     2.00±0.15     1.25±0.15     0.55±0.10     0.40±0.25

    1206     3.05±0.15     1.55±0.15     0.55±0.10     0.35±0.25

    1210     3.10±0.15     2.40±0.15     0.55±0.10     0.50±0.25

    2010     4.90±0.15     2.40±0.15     0.55±0.10     0.50±0.25

    2512     6.30±0.15     3.10±0.15     0.55±0.10     0.50±0.25

    貼片薄膜電阻封裝尺寸對照表

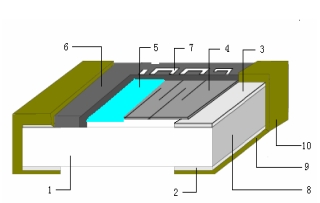

    ?薄膜電阻結構

    1、陶瓷基片 Ceramic Substrate     6、保護層 Protective Coating



    2、背電極 Reverse Electrode     7、標 記 Marking

    3、面電極 Face Electrode     8、端電極 Inner Termination

    4、電阻體 NiCr Resistive Element     9、中間電極 Middle Termination

    5、鈍化層 Passivation     10、外部電極 Outer Termination




    常規薄膜貼片電阻最小包裝數量:

    常規封裝0402封裝10k/盤;0603~1206貼片電阻5k/盤 ;2010以上封裝4k/盤
