無源晶振與有源晶振的比較

【簡單比較】
     無源晶振內只有一片按一定軸向切割的石英晶體薄片,供接入運放(或微處理器的XTAL端)以形成振蕩.有源晶振內帶運放,工作在最佳狀態,送入電源后,可直接輸出一定頻率的等幅正弦波,一般至少有4 引腳,體積稍大。

【詳細區別】

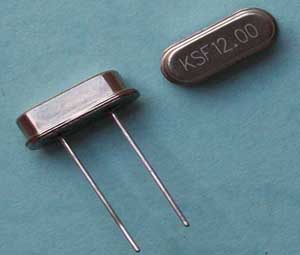

     1、無源晶體——無源晶體需要用DSP 片內的振蕩器，在datasheet 上有建議的連接方法。無源晶體沒有電壓的問題，信號電平是可變的，也就是說是根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的DSP，而且價格通常也較低，因此對于一般的應用如果條件許可建議用晶體，這尤其適合于產品線豐富批量大的生產者。無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。

        2、有源晶振——有源晶振不需要DSP 的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單（主要是做好電源濾波，通常使用一個電容和電感構成的PI 型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可），不需要復雜的配置電路。有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。對于時序要求敏感的應用，個人認為還是有源的晶振好，因為可以選用比較精密的晶振，甚至是高檔的溫度補償晶振。有些DSP 內部沒有起振電路，只能使用有源的晶振，如TI 的6000 系列等。有源晶振相比于無源晶體通常體積較大，但現在許多有源晶振是表貼的，體積和晶體相當，有的甚至比許多晶體還要小。
