    三極管的工作原理,主要作用及其注意事項

    三極管——工作原理
            三極管內有兩個PN結外有三個電極:基極,集電極,發射極,工作時基極加輸入信號,當三極管工作在放大區時由于單向導電性從集電極流進三極管的電流與基極電流成線性關系,且流進基極和集電極的電流都從發射極流出。

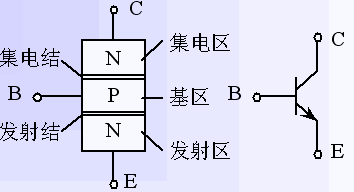

                                               三極管工作原理圖

    三極管——主要作用:
            三極管是一種控制元件,主要用來控制電流的大小,以共發射極接法為例(信號從基極輸入,從集電極輸出,發射極接地),當基極電壓UB有一個微小的變化時,基極電流IB也會隨之有一小的變化,受基極電流IB的控制,集電極電流IC會有一個很大的變化,基極電流IB越大,集電極電流IC也越大,反之,基極電流越小,集電極電流也越小,即基極電流控制集電極電流的變化。但是集電極電流的變化比基極電流的變化大得多,這就是三極管的放大作用。
    三極管——注意事項:
    (1)加到管上的電壓極性應正確。PNP管的發射極對其他兩電極是正電位,而NPN管則是負電位。
    (2)不論是靜態、動態或不穩定態(如電路開啟、關閉時),均須防止電流、電壓超出最大極限值,也不得有兩項或兩項以上多數同時達到極限值。
    (3)選用三極管主要應注意極性和下述參數:PCM、ICM、BUCEO、BUEBO、ICBO、β、fT和fβ。因有BUCBO>BUCES>BUCER>BUCEO,因此,只要BUCEO滿足要求就可以了。一般高頻工作時要求fT=(5~10)f,f為工作頻率。開關電路工作時應考慮三極管的開關參數。
    (4)三極管的替換。只要管子的基本參數相同,就能替換,性能高的可替換性能低的。低頻小功率管,任何型號的高、低頻小功率管都可替換它,但fT不能太高。只要fT符合要求,一般就可以代替高頻小功率管,但應選內反饋小的管子,hFE>20即可。對低頻大功率管,一般只要PCM、ICM、BUCEO符合要求即可,但應考慮hFE、UCES的影響。應滿足電路中有特殊要求的參數(如NF、開關參數)。此外,通常鍺、硅管不能互換。
    (5)工作于開關狀態的三極管,因BUEBO一般較低,所以應考慮是否要在基極回路加保護線路,以防止發射結擊穿;若集電極負載為感性(如繼電器的工作線圈),則必須加保護線路(如線圈兩端并聯續流二極管),以防線圈反電動勢損壞三極管。
    (6)管子應避免靠近熱元件,減小溫度變化和保證管殼散熱良好。功率放大管在耗散功率較大時,應加散熱板(磨光的紫銅板或鋁板)。管殼與散熱板應緊密貼牢。散熱裝置應垂直安裝,以利于空氣自然對流。
