用于車載T-BOX等高精度計時的汽車級時鐘模塊RTC：RA8900CE

今天來給大家講解下用于車載T-BOX等高精度計時的汽車級時鐘模塊RTC：RA8900CE。車載實時時鐘芯片RA8900CE內置32.768Khz的晶體，實現年、月、日、星期、小時、分鐘和秒精準計時。RA8900CE滿足AEC-Q200認證，內置溫補功能，保證實時時鐘的穩定可靠，功耗低至0.7uA，可滿足低功耗需求。

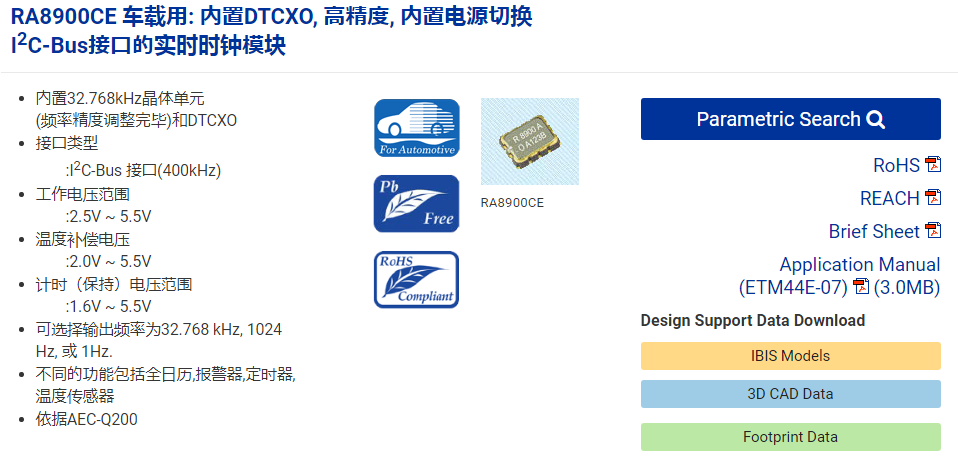

車載遠程信息終端T-BOX，是汽車與網絡的交互樞紐，通過CAN通訊網絡連接車身控制系統，通過藍牙、4G連接互聯網，實現車聯網功能。對于車載T-BOX來說，也要同時滿足作為黑盒子（事件記錄）的功能，因此需要對時間、汽車狀態事件等重要信息進行記錄，需要用到可靠的時鐘源。通常的實現方法是用一顆32.768khz的穩定晶體時鐘，以及一顆RTC驅動芯片來實現實時時鐘功能。我們先看下時鐘芯片RA8900CE的規格書：

集成晶體的實時時鐘芯片RA8900CE簡化了設計與制造的過程，內置32.768Khz的晶體芯片，無需要再進行時鐘匹配。通過內置TCXO溫補的功能，降低了時鐘的不穩定性。工作電流僅0.7uA，滿足車載低功耗的需求，體積大小為3.2*2.5*1.0mm，小體積適合PCB布板，支持IIC通訊接口，RA8900CE可直接替代市場上的不內置32.768晶體的RTC芯片方案，用于車載信息交互終端的應用。
汽車級RTC RA8900CE專門為高精度計時設計，使用數字溫度補償晶體振蕩器(DTCXO)技術，使精度在全溫度范圍內能夠達到±3.4 或 ±5 ppm，相當于±9 or ±13 seconds per month。相對于其他集成到MCUs內部的需要接外接晶體單元的RTC而言，愛普生的RA8900CE無需外接晶體單元和負載電容，因?yàn)檫@些已經集成在內部，并且出廠前已經調整好。其具有更高的精度和更低的功耗。南山電子除了以上RA8900CE以外，還提供其他各種型號有源晶振和無源晶振，時鐘芯片，溫控壓控晶振等，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
