整流二極管的損壞原因及其檢測與替換

整流二極管損壞的原因
        （1）防雷、過電壓保護措施不力。整流裝置末設置防雷、過電壓保護裝置，即使設置了防雷、過電壓保護裝置，但其工作不可靠，因雷擊或過電壓而損壞整流管。 　　
        （2）運行條件惡劣。間接傳動的發電機組，因轉速之比的計算不正確或兩皮帶盤直徑之比不符合轉速之比的要求，使發電機長期處于高轉速下運行，而整流二極管也就長期處于較高的電壓下工作，促使整流二極管加速老化，并被過早地擊穿損壞。 　　
        （3）運行管理欠佳。值班運行人員工作不負責任，對外界負荷的變化(特別是在深夜零點至第二天上午6點之間)不了解，或是當外界發生了甩負荷故障，運行人員沒有及時進行相應的操作處理，產生過電壓而將整流二極管擊穿損壞。 　　
        （4）設備安裝或制造質量不過關。由于發電機組長期處于較大的振動之中運行，使整流二極管也處于這一振動的外力干擾之下；同時由于發電機組轉速時高時低，使整流二極管承受的工作電壓也隨之忽高忽低地變化，這樣便大大地加速了整流二極管的老化、損壞。 　　
        （5）整流二極管規格型號不符。更換新整流二極管時錯將工作參數不符合要求的管子換上或者接線錯誤，造成整流二極管擊穿損壞。 　　
        （6）整流二極管安全裕量偏小。整流二極管的過電壓、過電流安全裕量偏小，使整流二極管承受不起發電機勵磁回路中發生的過電壓或過電流暫態過程峰值的襲擊而損壞。

整流二極管代換
       整流二極管損壞后，可以用同型號的整流二極管或參數相販其它型號整流二極管代換。通常，高耐壓值（反向電壓）的整流二極管可以代換低耐壓值的整流二極管，而低耐壓值的整流二極管不能代換高耐壓值的整流二極管。整流電流值高的二極管可以代換整流電流值低的二極管，而整流電流值低的二極管則不能代換整流電流值高的二極管。

以電路形式（均采用電容濾波）來選用整流二極管：
        1.半波整流電路。電路需要一個整流二極管即可完成整流的功能，此時通過二極管的電流為I，即負載額定電流值（1A)。
        2全波整流或橋式整流電路。電路需要兩個或四個整流二極管來完成整流，此時每個二極管通過的電流為0.5I。每個二極管的最大反向電壓為：2*1.414*E；橋式整流時為：1.414*E,E為變壓器次級繞組輸出電壓。
        按你的電路要求當采用全波或橋式整流時可以選用1N4001（4002）或參數更優的1N5399等常用整流二極管。

對整流管的檢查方法
        首先將整流器中的整流二極管全部拆下，用萬用表的100×R或1000×R歐姆檔，測量整流二極管的兩根引出線(頭、尾對調各測一次)。若兩次測得的電阻值相差很大，例如電阻值大的高達幾拾萬Ω、而電阻值小的僅幾佰Ω甚至更小，說明該二極管是好的(發生了軟擊穿的二極管除外)。若兩次測得的電阻值幾乎相等，而且電阻值很小，說明該二極管已被擊穿損壞不能使用。
        明顯的損壞是變形或爆裂。不明顯的就用表10K檔測其正反向電阻，都很大或都很小就是內部斷路或短路

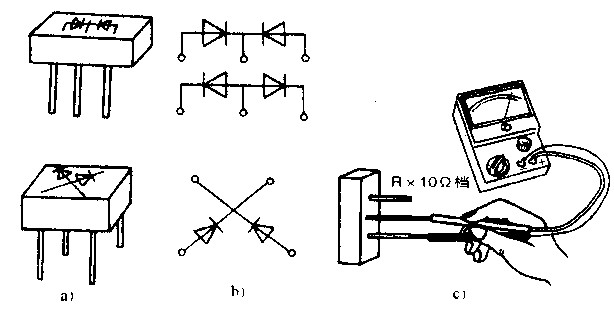

                                                                                       檢測整流二極管
