關于1N4148貼片二極管封裝和型號介紹

1N14148是南京南山半導體有限公司主營一款貼片二極管（注意，型號的第一位是阿拉伯?dāng)?shù)字1，而不是英文字母I，一小部分人可能錯寫成“IN4148”。）南京南山目前可以提供風華、長電、星海等多個品牌的同款產品。以下僅就其常見的貼片封裝形式與對應的規格尺寸加以說明。如需購買，請咨詢南京南山官方網站www.www-188555.com在線客服。對于小批量用戶提供拆盤零售服務。以下為正為：

二極管是用半導體晶體材料制成的，所以，又稱晶體二極管。它是具有一個PN結的非線性元件。半導體二極管的兩個電極之間的正向電阻和反向電阻相差很大，所以，它具有單向?qū)щ娦浴?br /> 半導體二極管種類、型號很多。按封裝形式可分為玻璃管封裝型，塑料封裝型、厚膜封裝型；

一、二極管的分類

  根據用途不同常用二極管可分下列幾類：
 開關二極管、整流二極管、穩壓二極管、發光二極管、瞬變抑制（TVS）二極管、肖特基（勢壘）二極管、快恢復二極管等。

   根據所用的半導體材料，可分為鍺二極管（Ge 管）和硅二極管（Si管）。下面將重點介紹1N14148貼片二極管的封裝和型號命名:

二、1N14148概述

   IN4148是一種小型的高速開關二極管（規格書下載地址：http://www.www-188555.com/new_pdf/nscn/kaiguanerjiguan.pdf），屬于高頻小信號類型。非常適合一般場合做普通整流用。開關比較迅速，廣泛用于信號頻率較高的電路進行單向?qū)ǜ綦x，通訊、電腦板、電視機電路及工業控制電路中常用它。由于需求量大，市場上供應充足，購買和選用都非常方便，價格低廉，通用性極廣。

三、1N4148二極管封裝

由于1N4148二極管的用途特別廣泛，為了適應不同電子設備生產制造企業不同需要，元器件生產企業提供了豐富的封裝，如LL-34、SOD-123、SOD-323、SOD-523、0603、1206、SOT-23等，下面將就各封裝的外形規格尺寸、焊盤尺寸等基本信息加以介紹。

1、1N4148玻封二極管：
   （1）封裝名稱：LL-34  MINIMELF   DO-213AA
   （2）形狀圖片：


  （3）外部規格尺寸：

DIM	LL-34
	MIN	MAX
A	3.302	3.505
B	1.397	1.499
C	0.35	0.5

2、塑封二極管
（1）SOD-123封裝
a、封裝名稱：SOD-123
b、形狀圖片：

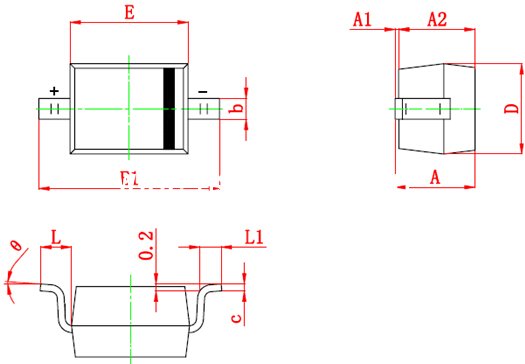

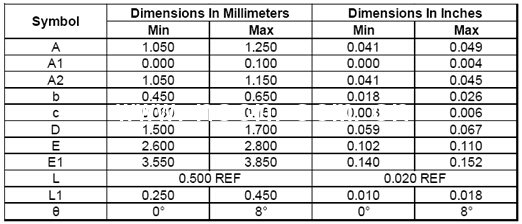

c、外形尺寸（單位：mm）：

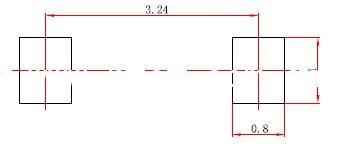

c、焊盤尺寸（單位：mm）：

中心距——3.24
腳寬——0.55
焊盤寬——1
腳長——0.50
焊盤長——0.80

技術要求：塑封體尺寸2.70*1.60mm；未注公差為±0.05mm；

2）SOD-323封裝
a、封裝名稱：SOD-323
b、形狀圖片：

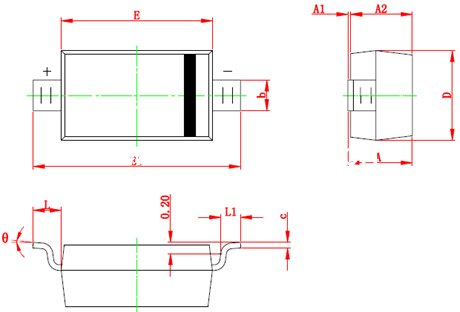

c、外形尺寸：

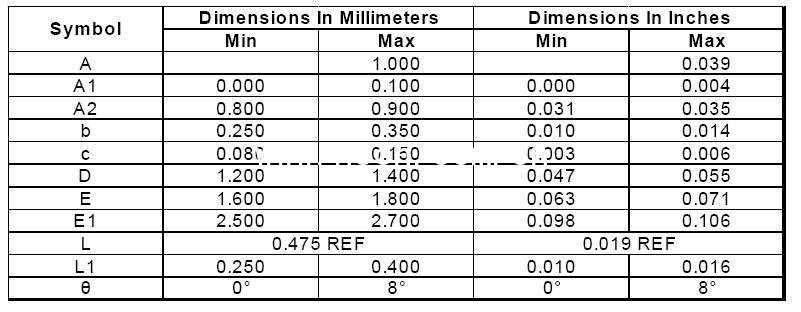

SOD-323封裝1N4148二極管尺寸查詢表


說明：

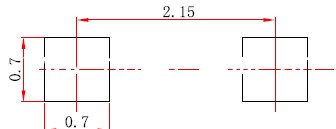

中心距——2.15
腳寬——0.30
焊盤寬——1
腳長——0.43
焊盤長——0.70

技術要求：塑封體尺寸1.70*1.30mm；未注公差為±0.05mm；

（3）SOD-523封裝
a、封裝名稱：SOD-523
b、形狀圖片：
c、外形尺寸：

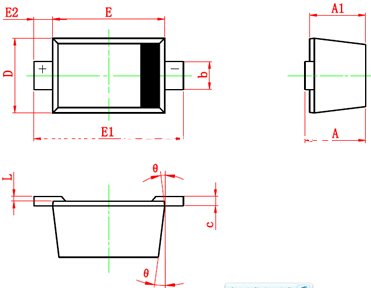

SOD-523封裝外部尺寸示意圖

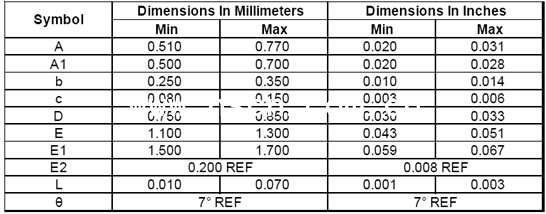

SOD-523封裝外部尺寸查詢表


SOD-523封裝焊盤尺寸圖

說明：
中心距——1.42
腳寬——0.20
焊盤寬——0.60
腳長——0.30
焊盤長——0.70

技術要求：塑封體尺寸1.20*0.80mm；未注公差為±0.05mm；

3、厚膜封裝二極管

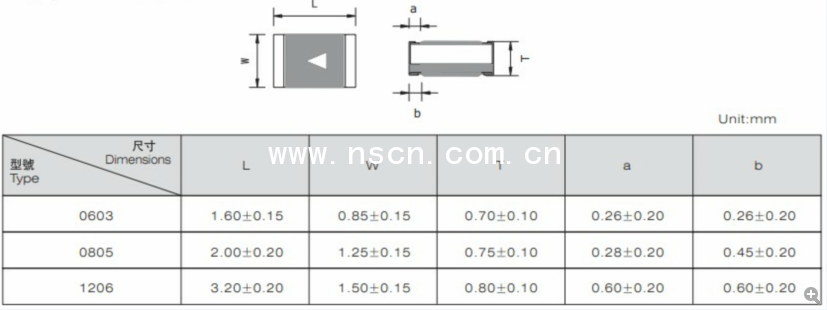

常見的有0603、0805和1206三種厚膜貼片封裝。具體外形尺寸如下：



4、1N4148二極管的SOT-23(三極)封裝

（未完待續）

注;以上資料由南京南山收集整理，轉載請注明原文鏈接：http://www.www-188555.com/tech/2667.html ，否則法律后果自負。
