JFET的工作原理

結型場效應管也被稱為PN結型場效應管。即PN Junction FET，簡稱JFET。JFET是一種單極的三層晶體管，它是一種控制極是由pn組成的場效應晶體管,工作依賴于一種載流子電子或空穴的運動。

JFET的結構

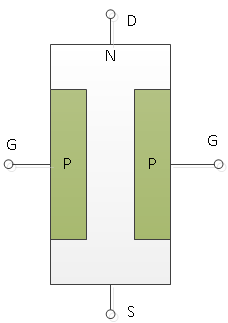

JFET主要由N型半導體、P型半導體、及電極組成。以N溝道JFET為例，理想的JFET的結構為對稱結構。即JFET主體為N型半導體，兩側加入P型半導體。P型半導體上加上電極，成為G(柵極)，另外兩側加上電極即為D(漏極)與S(源極)。結構如下圖所示。

圖 JFET的結構

上圖中兩個P型半導體中間的通道即為溝道。因為是N型半導體所形成的，所以就叫N溝道。N溝道JFET的電路符號如下圖所示。


圖 N溝道JFET的電路符號

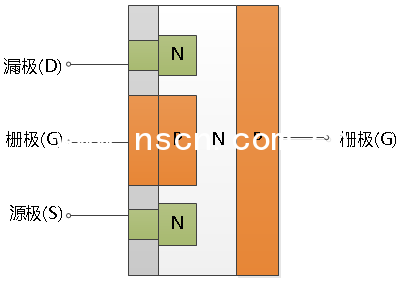

因為生產工藝的原因，真正的理想JFET結構是不存在的。在實際生產中，JFET的結構并不是采用對稱的結構。而是采用下圖的結構。

圖 JFET的剖面

襯底層P型半導體與柵極的P型半導體中間所夾的N型半導體即為N溝道。漏極與源極通過N溝道聯通，而P型半導體與N型半導體所產生的耗盡層將可以控制N溝道的大小從而調節電流，具體原理分析請看下文。

JFET的工作原理

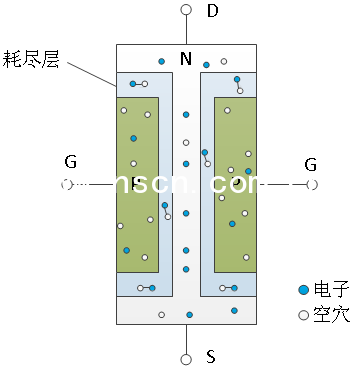

這里我們?nèi)砸訬溝道JFET為例進行原理分析。雖然理想的JFET的對稱結構并不存在，但是對JFET進行分析的時候我們可以以理想的JFET的結構進行原理分析。JFET的工作原理圖如下圖所示。

圖 工作原理

在N型半導體兩側的P型半導體，與N型半導體接觸，因為所摻雜的載流子濃度的差異(N型半導體中多數載流子為電子；P型半導體中的多數載流子為空穴)，在接觸后，N型半導體中的電子會往P型半導體中擴散，P型半導體中的電子會往N型半導體中擴散。但隨著擴散的進行，N型半導體中的電子變少后由電中性變味帶正電，P型半導體進而帶負點。這時產生了一個由N型半導體指向P型半導體的內電場。由于內電產的存在，多數載流子的擴散被抑制，少數載流子則會在內電場的作用下產生漂移。在漂移與擴散共同作用下，N型半導體與P型半導體的載流子逐漸平衡，在N區與P區的界面處，電子與空穴會逐漸復合，產生一個空間電荷區，該區的載流子因為相互復合，所以穩定性強，流動性差。即為耗盡層。
而JFET控制漏極電流的關鍵就在于耗盡層。
究竟如何控制漏極電流？通過對耗盡層寬度的控制可以達到控制漏極電流的目的。如下圖所示，可以觀察耗盡層的變化。

圖 工作原理

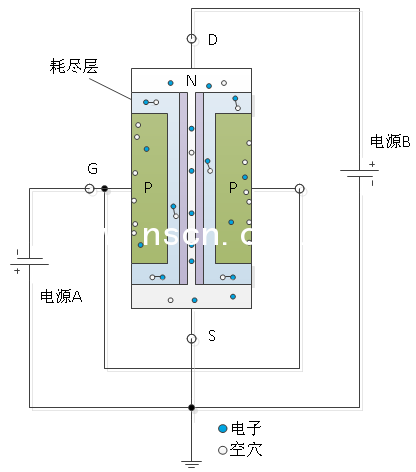

將兩個柵極相連后接電源A負極，，電源B的正極連漏極，負極連源極，電源A的正極連源極并接地電位。我們暫時假設電源B沒有起作用，只是電源A工作，電源A對柵極施加電壓-VGS。因為柵極的P型半導體受到反向電壓的作用，所以P型半導體中的空穴都被吸引到了電源端，導致耗盡區增加，N溝道變窄。效果如下圖所示。

圖 工作原理圖

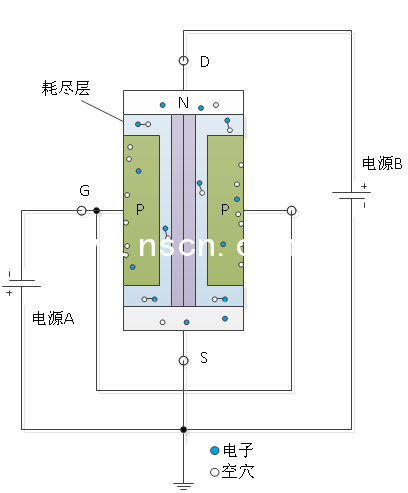

VGS施加的負電壓越大，則耗盡層越寬，N溝道越窄。當電源B工作時，漏極與源極間會產生一個電流，電流從漏極通過N溝道流向源極，我們通過控制G極的反向電壓就可以達到控制漏極電流的目的。當G極的反向電壓達到一定程度，耗盡層就會完全覆蓋N溝道，這時，電子無法通過耗盡層，漏極就無法產生電流，這種狀態即為夾斷。如下圖所示。

圖 工作原理
