三端穩壓器輸入輸出應該接兩個電容到地，主要用于防止穩壓器振蕩. 安裝時要盡量靠近引腳, DATA SHEET 上對這兩個電容的容量都有具體的規定. 78/79 系列的輸出端一般為 0.1UF, 輸入端 0.33UF 或 0.47UF, 最好選用獨石電容, 兼顧體積和損耗. 不可簡單的當作濾波和退耦電容。
涉及到電容選型問題，可在百度搜索"風華電容代理"，"南京南山"，找到風華代理商南京南山的官方網站www.www-188555.com，咨詢他們的在線選型工程師，會給你專業指導。
選型時要特別重視三端穩壓器輸幽端的小電容器。

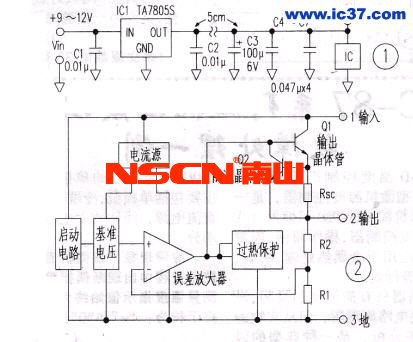

在應用三端穩壓器時，一般都在其輸人端和輸出端各接一支0.1w0的小電容器，以保證其穩定工作。圖1是一個5V穩壓電源，在組裝電路時，恰遇庫房0.1 wF電容斷貨幾于是用0.01 wF電容代替，考慮到后續電路還并有多個旁路電容，以為并無大礙。在電路板上，C1、C2緊靠三端穩壓器安裝，電解電容C3距三端穩壓器5cm，而旁路電容C4-C7則靠近各自的IC. 電路通電后，發現三端穩壓器輸出電壓不穩定，最后確定是三端穩壓器產生了振蕩。 圖2是三端穩壓器的內部結構框圖，內部高增益放大器為負反饋放大器,若輸出側的電容器容量不合適，就容易產生振蕩。結果，將C2換成0.1 N.F，電路工作立刻正常了。由此得出一個教訓：大凡電源用IC，其內部多含有運放，其工作狀態與高增益的模擬放大器相同，一定要按風華貼片電容手冊指定的容量安裝電容器，以免產生振蕩。 常用的穩壓器TL431，對負荷容量也有要求，按風華高科提供的數抿洗擇容量是不容敘視的工作。

器件的選用，要看場合、看具體情況，不能一概而論。

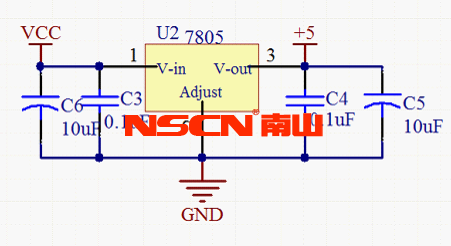

　　按器件說明書的要求，78/79系列的輸入、輸出端都應該接個小電容，推薦0.1uF,目的是防自激。
　　按電源濾波的要求，78/79的輸入、輸出端都應該接大電容，一般是百uF級別。
　　如果有了大電容，小電容是可以省去的，因?yàn)?8/79的自激是低頻的，大電容已經可以達到目的——盡管不是最佳。
　　如果輸入電壓已經是穩定直流，用78/79只是為了穩到所需的電壓，則輸入端的大電容可以省去。如果輸入是半波整流來的，輸入端電容就該較大，以確保進入的電壓超過輸出額定電壓2.5V以上。
　　如果負載不是變動的（大電流的交流信號也算變動），則輸出端的大電容可以省去，或用得教小。
　　所以，這二個大電容的大小、有無是要看具體應用的，不是簡單的誰大于誰、該有該無。
　　有了大電容，小電容是可以省去的，因?yàn)?8/79的自激是低頻的，大電容已經可以達到目的——盡管不是最佳。
　　然而，為了提高電源的品質，小電容還是不省為好。輸入端的小電容，可以吸收進來的高頻脈沖，對提高系統的抗擾能力有所幫助。輸出端的小電容，可以作為電源退耦，類似于IC電源上并聯0.1uF電容。
　　電源退耦電容往往是安得很多的，這實際是設計冗余——必要的可靠性措施。那么，電源上即使“冗余”了2個小電容，還是有益的。
