熱敏電阻分類

熱敏電阻器的分類與參數

熱敏電阻是敏感元件的一類,其電阻值會隨著熱敏電阻本體溫度的變化呈現出階躍性的變化,具有半導體特性.
 　
    熱敏電阻按照溫度系數的不同分為:  正溫度系數熱敏電阻(簡稱PTC熱敏電阻)
 　                                  負溫度系數熱敏電阻(簡稱NTC熱敏電阻)

    PTC熱敏電阻(PTC Thermistor)
　

    PTC是Positive Temperature Coefficient 的縮寫,意思是正的溫度系數,泛指正溫度系數很大的半導體材料或元器件.通常我們提到的PTC是指正溫度系數熱敏電阻,簡稱PTC熱敏電阻.
    PTC熱敏電阻是一種典型具有溫度敏感性的半導體電阻,超過一定的溫度(居里溫度)時, 它的電阻值隨著溫度的升高呈階躍性的增高.

    PTC熱敏電阻根據其材質的不同分為:  陶瓷PTC熱敏電阻
                                      有機高分子PTC熱敏電阻

    PTC熱敏電阻根據其用途的不同分為:

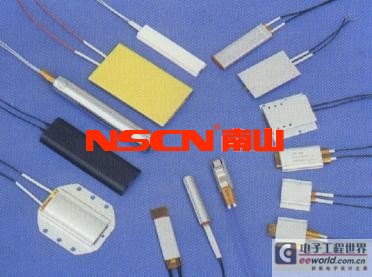

                       ?   恒溫加熱用PTC熱敏電阻

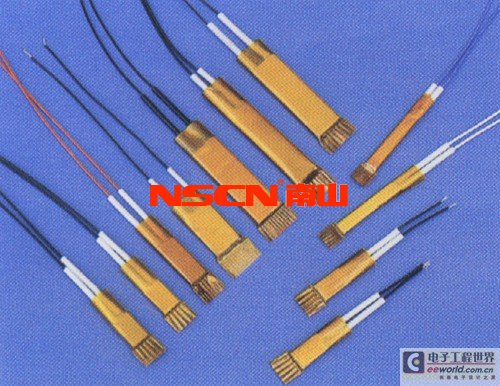

                                      ?   低電壓加熱PTC熱敏電阻
                                      ?   空氣加熱用PTC熱敏電阻
                                      ?   過流保護用PTC熱敏電阻
                                      ?   過熱保護用PTC熱敏電阻
                                      ?   溫度傳感用PTC熱敏電阻
                                      ?   延時啟動用PTC熱敏電阻
                                      ?   PTC熱敏電阻用無鉛鋁漿


A．按結構及形狀分類——圓片形（片狀）、圓柱形（柱形）、圓圈形（墊圈形）等多種熱敏電阻器。

B．按溫度變化的靈敏度分類——高靈敏度型（突變型）、低靈敏度型（緩變型）熱敏電阻器。

C．按受熱方式分類——直熱式熱敏電阻器、旁熱式熱敏電阻器。

D．按溫變（溫度變化）特性分類——正溫度系數（PTC）、負正溫度系數（NTC）熱敏電阻器。

熱敏阻器(thermistor)——是一種對溫度反應較敏感、阻值會隨著溫度的變化而變化的非線性電阻器，通常由單晶、多晶半導體材料制成, 文字符號： “RT”或“R”。

    一般情況下,有機高分子PTC熱敏電阻適合過流保護用途,陶瓷PTC熱敏電阻可適用于以上所列各種用途.

    NTC熱敏電阻(NTC Thermistor)

　
    NTC是Negative Temperature Coefficient 的縮寫,意思是負的溫度系數,泛指負溫度系數很大的半導體材料或元器件.通常我們提到的NTC是指負溫度系數熱敏電阻,簡稱NTC熱敏電阻.
    NTC熱敏電阻是一種典型具有溫度敏感性的半導體電阻,它的電阻值隨著溫度的升高呈階躍性的減小.
 　
    NTC熱敏電阻是以錳、鈷、鎳和銅等金屬氧化物為主要材料，采用陶瓷工藝制造而成的.這些金屬氧化物材料都具有半導體性質，因為在導電方式上完全類似鍺、 硅等半導體材料.溫度低時，這些氧化物材料的載流子（電子和孔穴）數目少，所以其電阻值較高；隨著溫度的升高，載流子數目增加，所以電阻值降低.
 　

    NTC熱敏電阻根據其用途的不同分為:   功率型NTC熱敏電阻
                                       補償型NTC熱敏電阻
                                       測溫型NTC熱敏電阻
