長晶科技BZT52C15與BZT52C15S穩壓二極管參數對比與應用指南

在電子電路設計中，穩壓二極管是保護敏感元件和提供穩定參考電壓的關鍵器件。長晶科技（CJ）推出的BZT52C15與BZT52C15S穩壓二極管以其穩定性和通用性，在消費電子、工業控制等領域廣泛應用。本文將從參數對比及應用場景維度，剖析這兩款產品的異同，為工程師選型提供專業參考。

詳細參數對比與解析：

（一）電氣性能參數

1. 穩壓特性

• 標稱穩壓值（VZ）：均為15V，穩壓范圍一致（13.8V~15.6V），滿足±8%的容差要求。
• 測試電流（IZT）：均在 5mA 條件下測試，典型動態阻抗（ZZT）為 30Ω，表明兩者在穩壓精度與動態響應上表現一致。
• 反向漏電流（IR）：BZT52C15 在 10.5V 反向電壓下漏電流為 100nA，BZT52C15S 在相同電壓下漏電流為 1.0μA，前者漏電流控制更優。

2. 功率與熱管理

• 耗散功率差異：BZT52C15 的 500mW 功率承載能力是 BZT52C15S（200mW）的 2.5 倍，對應熱阻更低（250℃/W vs 625℃/W），意味著前者在相同功耗下結溫上升更緩慢，適合持續功率較高的場景。
• 溫度范圍：兩者工作結溫與存儲溫度均為 - 55℃~+150℃，具備寬溫適應性。

3. 正向特性

• 正向電壓（VF）：在 10mA 正向電流下，VF 均為 0.9V，正向導通損耗一致。

（二）封裝與物理特性

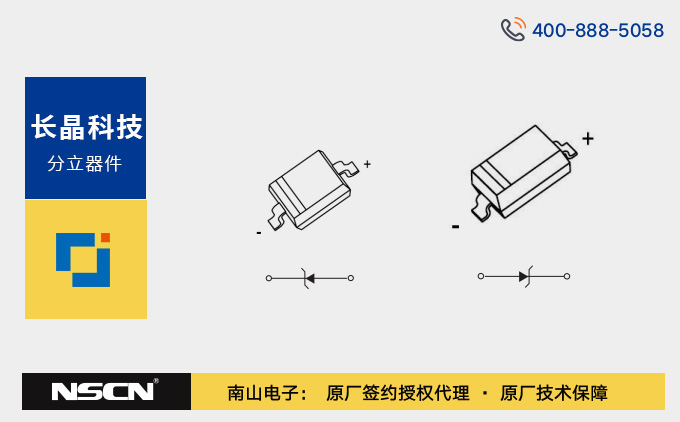

• 封裝類型：BZT52C15 采用 SOD-123 封裝，BZT52C15S 采用 SOD-323 封裝，后者尺寸更小巧。
• 包裝運輸：均采用 7 英寸膠帶卷盤包裝，每卷 3000 顆，支持自動化上料。

（三）溫度特性與可靠性

• 溫度系數：均為 - 3.5mV/℃，溫度升高時穩壓值線性下降。
• 功率降額：BZT52C15 按 250℃/W 降額，BZT52C15S 按 625℃/W 降額，后者降額速率更快。

典型應用場景：

1. BZT52C15（SOD-123，500mW）適用場景：

• 工業控制板的電源穩壓環節，如 PLC 模塊、傳感器供電電路
• 汽車電子中的 DC-DC 轉換器后級穩壓，應對發動機艙的高溫環境
• 消費電子適配器的過壓保護電路，需長期穩定工作的場景

2. BZT52C15S（SOD-323，200mW）適用場景：

• 手機主板的鋰電池保護電路，空間緊湊且功耗較低
• 物聯網傳感器節點的低功耗穩壓，如 NB-IoT 模塊供電
• 穿戴設備的充電管理電路，適配微型 PCB 布局

長晶科技 BZT52C15 與 BZT52C15S 穩壓二極管通過差異化的功率與封裝設計，形成了互補的產品矩陣。BZT52C15 以 500mW 功率與 SOD-123 封裝，主攻中功率、散熱條件較好的應用場景；BZT52C15S 則以 200mW 功率與超微型 SOD-323 封裝，搶占高密度、小功率的市場需求。兩者在穩壓精度、溫度適應性上保持一致，均能滿足工業級應用的可靠性要求。工程師在選型時，可根據電路功耗、PCB 空間與散熱設計，靈活選擇適配型號，以實現性能與成本的最優平衡。

南山電子是長晶科技原廠授權代理商，歡迎咨詢選購長晶科技BZT52C15與 BZT52C15S穩壓二極管，如需產品詳情、選型指導或樣品申請，請聯系網站在線客服。
