國巨高壓多層陶瓷貼片電容CC1808系列——高可靠、小體積、耐高壓的電源“守護者”

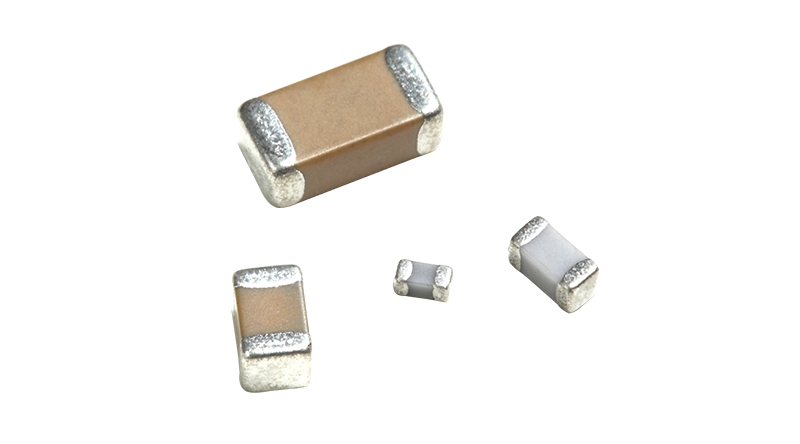

CC1808系列是國巨（YAGEO）面向100V–3kV高壓場合推出的車規級/工業級MLCC，在1808英制封裝（4.5mm×5.0mm）內實現高耐壓、高容量密度與優異的溫度穩定性，滿足開關電源、工業逆變器、車載充電機、5G基站、智能電表等嚴苛應用需求。可以說，國巨高壓多層陶瓷貼片電容CC1808系列是高可靠、小體積、耐高壓的電源“守護者”，其具體系列包括CC1808JKNPO、CC1808JKX7R、CC1808KKNPO、CC1808KKX7R、CC1808MKX7R。

核心性能一覽

NPO（C0G）與X7R是兩類最常用的高壓陶瓷電容介質，它們在材料、性能和應用場景上有本質區別，可歸納為下表：

| 關鍵特性         | NPO（C0G）Ⅰ類陶瓷                 | X7R Ⅱ類陶瓷                      |

|------------------|----------------------------------|----------------------------------|

| 介質類型       | 非鐵電（順電）材料                | 鐵電材料（鈦酸鋇基）              |

| 溫度系數       | 0 ±30 ppm/°C                     | ±15 %（-55 °C ~ +125 °C）        |

| 容量范圍       | 1 pF – 0.1 µF（典型 < 0.47 µF）  | 100 pF – 數十 µF                 |

| 容量穩定性     | 幾乎不隨溫度、電壓、時間變化       | 隨溫度、直流偏壓、老化而顯著變化  |

| 介質損耗 tan δ | ≤0.001（1 kHz）                   | ≤0.025（1 kHz）                  |

| 老化率         | 基本無老化（<0.1 %/十年）         | 約 2 %–5 %/十年                  |

| 直流偏壓特性   | 容量幾乎不變                      | 額定電壓 50 % 時容量下降 10–20 % |

| 高頻性能       | 極佳，可用于 GHz 頻段             | 一般，>1 MHz 后損耗明顯增大      |

| 典型應用       | 射頻諧振、定時、精密濾波、溫度補償 | 電源濾波、耦合、去耦、儲能        |

| 成本           | 高                                | 中低                              |

系列命名速查

•CC1808JKNPO→1808封裝、±5%容差、NPO/C0G介質

•CC1808JKX7R→1808封裝、±5%容差、X7R介質

•CC1808KKNPO→1808封裝、±10%容差、NPO/C0G介質

•CC1808KKX7R→1808封裝、±10%容差、X7R介質

•CC1808MKX7R→1808封裝、±20%容差、X7R介質

（J=±5%、K=±10%、M=±20%；NPO與X7R為兩種常用介質）

NPO與X7R的選擇策略

•NPO/C0G：容量隨溫度、電壓、時間幾乎零漂移，適用于定時、諧振、射頻耦合、高頻高壓濾波等場景。

•X7R：容量密度高、體積小，適合50V–3kV直流母線、二次側濾波、能量緩沖；溫度變化時容量變化≤±15%，滿足大多數工業、車載電源要求。

典型應用

1.開關電源一次側諧振、LLC變壓器旁路

2.光伏逆變器DC-Link高頻吸收電容

3.車載OBC、充電樁DC/DC輸出濾波

4.5G宏基站射頻功放的DC偏置去耦

5.智能電表、工業儀表的高耐壓儲能/濾波

設計要點

•耐壓裕量：建議≥1.5倍實際工作電壓，以提高浪涌壽命。

•布局布線：盡量靠近MOS/IGBT功率腳，縮短回路面積，降低寄生電感。

•并聯使用：可在X7R旁并聯小容量NPO，兼顧容量與高頻性能。

•溫度循環：X7R器件-55°C↔+125°C1000次循環后容量變化<10%，滿足車規要求。

CC1808系列在1808小體積內把“高壓、高容、高可靠”做到極致，無論您需要極限溫度穩定性的NPO，還是高容量密度的X7R，都能在這一顆料上找到答案。
