2017年初，精工愛普生正式在官方網站上線了基于激光器調制技術的量產型原子振蕩器/原子時鐘晶振（Atomic Oscillator 簡稱為AO），系列號命名為為AO6860LAN。具有小體積、低功耗和超高的精度和穩定性。
點擊鏈接下載規格書：AO6860LAN

南京南山作為愛普生電子元器件中國代理商，可以為客戶提供原子振蕩器選型和銷售服務。咨詢電話：400-888-5058

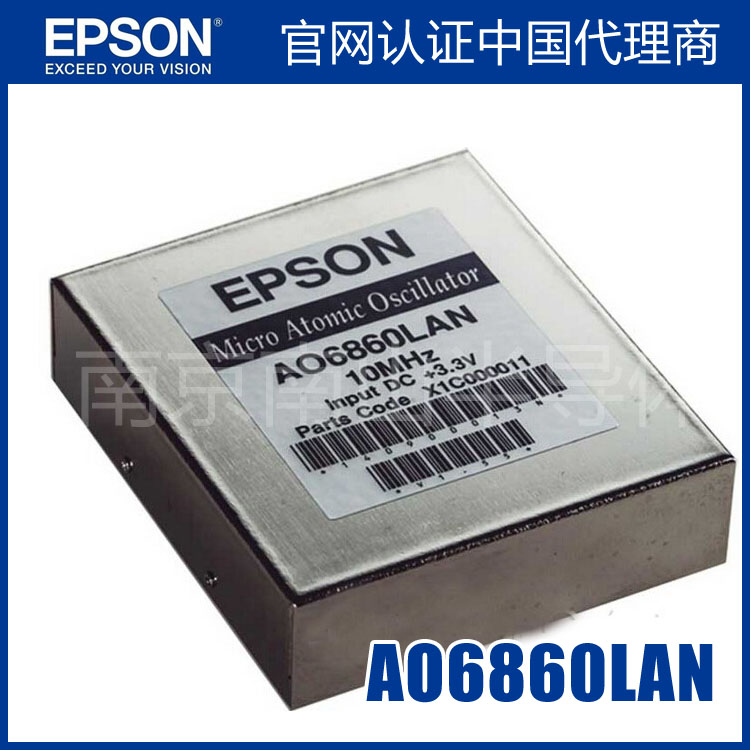

精工愛普生本次推出的AO6860LAN型原子振蕩器外形尺寸僅68mm×60mm×18mm的原子振蕩器，體積只有EPSON原產品的約1/16，振蕩頻率為10MHz。原子振蕩器是以原子的固有頻率為基準的振蕩器，與石英晶體振蕩器相比，精度高出2位數。新產品雖然尺寸減小，但長期頻率穩定度仍跟原產品一樣，為±0.05ppb/月。耗電量也降至3W，是原產品的1/6。已經于2017年正式面向通信設備、廣播電視設備、工業設備及測量儀器等基準信號發生源量產。
　　精工愛普生此次采用基于激光器的“CPT（Coherent Population Trapping，相干布居陷俘）方式”實現了小型化。

具體構成如下（圖1）。

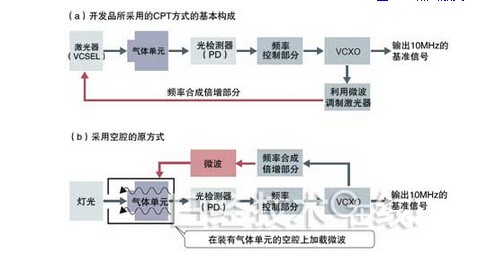

　　圖1：通過采用激光器，使原子振蕩器實現了小型化

　　首先，以4.6GHz的頻率對振蕩波長為894nm的面發光激光器（VCSEL）進行微波調制。然后，使其輸出的光透過密封有銫（Cs）氣體的單元，利用光檢測器（PD）接受透射光，便可獲得相當于2個一次邊帶波之差的9.2GHz的電信號。由于Cs氣體的共振頻率會達到約9.2GHz，因此Cs氣體單元會作為精度高且穩定的濾波器發揮作用。
　　接下來，將PD輸出的9.2GHz信號發送到電壓控制石英晶體振蕩器（VCXO）的“頻率控制部分”。這樣，就可長期穩定地從VCXO輸出10MHz信號。
　　原來的方式采用燈光作為光源，在容納氣體單元的“空腔”容器上加載微波。當空腔變小時，長期頻率穩定度就會降低，因此小型化存在限制。
　　精工愛普生采用CPT方式解決了這一課題，還自主開發出了振蕩波長長期穩定度高的VCSEL。激光驅動IC方面，也自主開發出了可穩定以4.6GHz的頻率進行調制的產品。內置的VCXO也由精工愛普生制造。
