通過使用展頻晶振來降低EMI電磁干擾解決EMC輻射超標問題

大家好，今天給大家介紹下通過使用展頻晶振來降低EMI電磁干擾，進而解決EMC輻射超標的問題。近期我們南山電子收到很多類型的咨詢：怎么降低EMI電磁干擾？ 裝上晶振后EMC輻射超標怎么辦？怎么解決晶振倍頻輻射超標等等問題，其實隨著EMC電磁兼容性對于現在的電子設備要求越來越高，在設計完電路時怎么降低EMI電磁干擾應該是很多工程師比較頭疼的問題，與EMI電磁干擾密切相關的幾點就是時鐘，電源，布線，屏蔽，這些都可能導致EMI指標的超標，在實際操作中，相關機構頒布電磁兼容性EMC的規范，EMC包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值；另一方面是指器具對所在環境中存在的電磁干擾具有一定程度的抗擾度，即電磁敏感性。傳統排除EMI電磁干擾需要再回路中加入磁珠，濾波器，接地回路，以及金屬封罩這就是所謂的屏蔽，如果是電源，和布線的問題就調整電路設計，滿足這些標準可能具有挑戰性且成本高昂，尤其是在當今電子系統中提高處理器速度和數據速率的情況下。隨著產品的縮小，設計用于降低功耗，對抗EMI的挑戰更加復雜。傳統的遏制技術（如屏蔽）變得更加昂貴且不切實際。由于機械解決方案昂貴且占用空間，因此展頻技術的使用已成為降低EMI電磁干擾的常用手段。而且很多情況下，在做EMI測試的時候，出現某些頻點超標，經過很長時候的查找原因，查找了電源，時鐘，PCB走線，查找出往往是時鐘的問題，EMC設計的一個基本原則是在PCB的源頭處降低EMI電磁干擾。展頻技術其原理是通過調制輸出信號使輸出信號的電磁干擾擴散到更大的頻譜上。應用于數碼相機，投影機，影印機，掃描儀，監視系統，電子音樂設備，汽車導航。

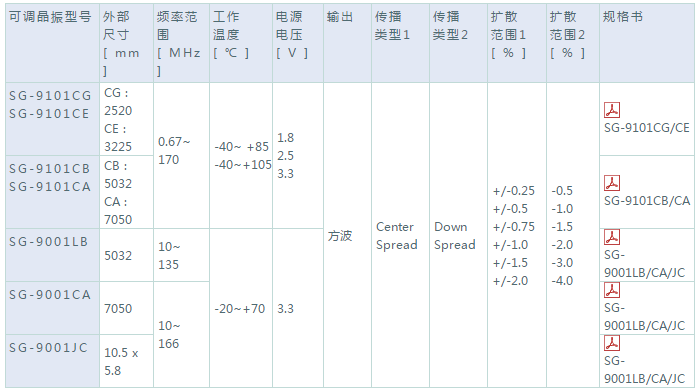

在這個問題上，愛普生給我們提供了解決方案，在這里南山電子給大家推薦一款愛普生展頻晶振SG-9101系列，這款展頻晶振是是一種通過調整時鐘頻率降低EMI電磁干擾的可編程晶振，頻率可編程范圍0.67MHz~170MHz（每步1ppm），擴展頻率范圍±0.25%~±4%。SG-9101新品提供更寬廣的操作溫度范圍，及降低50%的消耗電流，SG-9101使用時可選購搭配現有的SG-Writer II專用刻錄器，即可自行定義SG-9101可降低電磁干擾（EMI）展頻晶體振蕩器的中心頻率。SG-9101展頻石英振蕩器的消耗電流比現行量產品更大幅降低了75%。SG-9101的展頻時鐘晶振提供幾種類型的調制方式，可以實現б值為±0.5%、±0.75%、±1%、±1.5%、±2%和0.25%的調制，實踐證明引入擴展頻譜時鐘晶體振蕩器調制引入的時鐘信號抖動很小。SG-9101通過動態改變時鐘頻率，有效降低d電磁輻射功率，減少EMI電磁干擾的影響，進而解決EMC輻射超標的問題。EPSON展頻晶振規格書見下方表格：

相對于其他的EMI電磁干擾抑制技術而言，展頻晶振的系統化特點是其主要的優點，由展頻晶振產生的所有時鐘和定時信號也被以同樣的比率加以調制。這給整個系統都帶來顯著的EMI改善效果。在EMC測試中，只改變一個電容或可編程的數字輸入就能夠調節頻率調制度（擴頻百分比）。展頻晶振的這種可編程特性簡化了該技術在產品設計和EMC測試中的使用，還可以減少用于EMI電磁干擾抑制的印刷電路板面積，節省產品成本和面市時間。使用展頻晶振的另一個好處是可以在同一產品中進一步集成可編程的EMI電磁干擾抑制和定時功能，進而解決EMC輻射超標的問題，使產品的性能更高，成本更低。還有一點好處是能使無線與便攜式應用產品投放市場的速度更快。南山電子除了供應展頻晶振以外，還提供其他各種型號有源晶振和無源晶振，時鐘芯片，差分晶振，高精度編程晶振等，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
