S1D13517,S1D13517F00A100

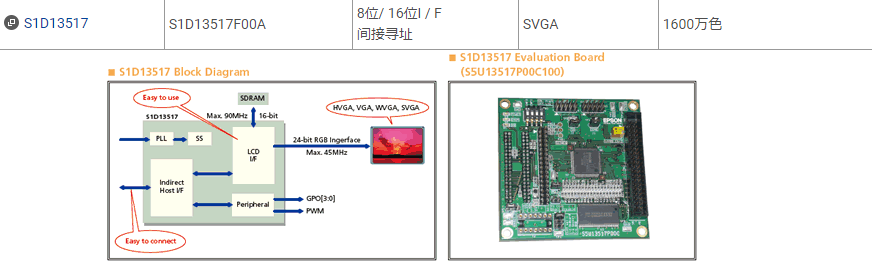

今天給大家介紹愛普生一款帶有外部VRAM的LCD控制器S1D13517系列，具體熱門型號為S1D13517F00A100，S1D13517是一款應用廣泛且價格適中的顯示控制器，主要的原因是S1D13517使用的是SDRAM，比S1D13506用的EDO-DRAM更經濟，并且更容易采購，S1D13517是WVGA（800x480）屏24位真彩色的zui佳控制器，封裝比S1D13513更小。S1D13517F00A100作為S1D13517的主打型號CPU支持的外部SDRAM內存大小可以為16M位、64M位或128M位，SDRAM時鐘*大為90MHz。S1D13517F00A100還支持8/16位間接CPU接口尋址，同時可以為外部SDRAM提供高性能帶寬，允許快速更新屏幕。S1D13517F00A100支持的輸入數據格式為RGB 8：8：8和RGB 5：6：5。S1D13517內部可編程PLL的*大時鐘為180MHz，擴頻時鐘頻率范圍為31MHz至80MHz，可用于PCLK和SDCLK。LCD像素時鐘*大為45MHz。S1D13517F00A100的I/O電壓為3.3V+/-0.3V，內核電壓為2.5V+/-0.2V，PLL電壓為2.5V+/-0.2V。S1D13517該芯片的PWM輸出可以用于LCD背光控制，具有軟件省電模式和通用輸出引腳可用。S1D13517F00A100支持18/24位有源矩陣TFT接口，在圖像的像素深度24 bpp下支持顯示960x540分辨率的QHD或800x600分辨率的SVGA，還支持控制主窗口和兩個畫中畫窗口。此外，S1D13517F00A100該芯片采用Alpha混合的2D圖形引擎設計，支持180°硬件旋轉和顯示圖像的鏡像。它可以使用雙緩沖結構來防止在視頻流更新過程中發生視覺撕裂，軟件多緩沖區可用于簡單的動畫。S1D13517F00A100采用16mmx16mmx1.7mm 的128引腳QFP15封裝，下面南山電子就給大家看下S1D13517的接口圖和上評估用開發板S5U13U11P00C100的實物圖：


S1D13517F00A100的產品特性主要有：易于使用，易于連接，8/16位異步間接并行接口（用于顯示或注冊數據），PWM輸出用于LCD背光控制，內部可編程PLL，SS（擴頻）時鐘可用，通用輸出引腳。S1D13517主要應用于工業電子、通信設備、消費電子以及汽車電子等領域。南山電子除了提供S1D13517,S1D13517F00A100現貨，還供應其他各種型號時鐘芯片，專用集成電路芯片，愛普生MCU芯片，汽車接口IC，LCD驅動器等現貨，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
