100uH貼片電感是目前市場上需求較多的一款大感量大電流電感。為方便電路板設計，NSCN品牌NSLP系列目前為用戶提供多種封裝尺寸的產品。
一、NSLP-C系列

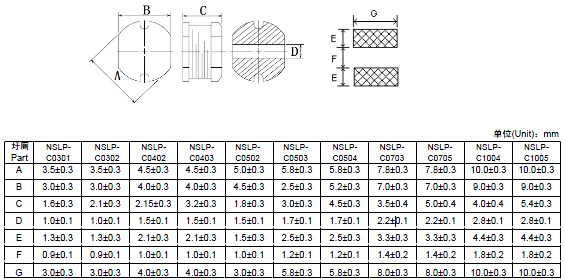

1、100uH貼片電感封裝尺寸表如下：
2、100uH貼片電感型號與參數表：
| 工廠型號（C系列） | 電感量(uH) | 公差 | 測試頻率 | 直流電阻 Max(Ω) | 飽和電流 Max (A) |
|---|---|---|---|---|---|
| NSLP-C0302-101KT | 100uH | 10% | 1kHz | 2.20 | 0.220 |
| NSLP-C0403-101KT | 1.400 | 0.40 | |||
| NSLP-C0502-101KT | 1.800 | 0.27 | |||
| NSLP-C0503-101KT | 0.750 | 0.70 | |||
| NSLP-C0504-101KT | 0.70 | 0.55 | |||
| NSLP-C0703-101KT | 0.480 | 0.65 | |||
| NSLP-C0705-101KT | 0.40 | 0.78 | |||
| NSLP-C1004-101KT | 0.30 | 0.95 | |||
| NSLP-C1005-101KT | 0.33 | 1.15 |

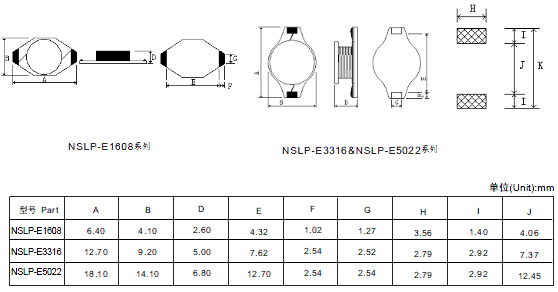

1、100uH貼片電感封裝尺寸表如下：
2、100uH貼片電感型號與參數表：
| 工廠型號（E系列） | 電感量(uH) | 公差 | 測試頻率 | 直流電阻 Max(Ω) | 飽和電流 Max (A) |
|---|---|---|---|---|---|
| NSLP-E1608-101MT | 100uH | 20% | 100kHz | 2.000 | 0.31 |
| NSLP-E3316-101MT | 0.330 | 1.2 | |||
| NSLP-E5022-101MT | 0.190 | 3.0 |

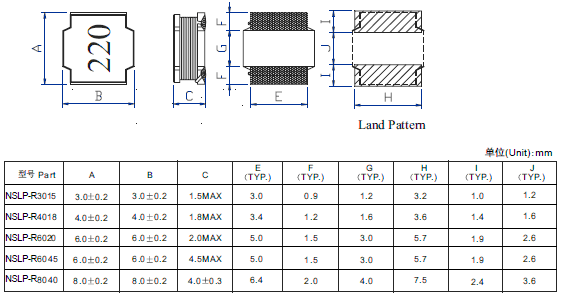

| 工廠型號（R系列） | 電感量(uH) | 公差 | 測試頻率 | 直流電阻 Max(Ω) | 飽和電流 Max (A) |
|---|---|---|---|---|---|
| NSLP-R4018-101MT | 100uH | 20% | 100kHz | 1.500±30% | 0.40 |
| NSLP-R6045-101MT | 0.500±30% | 0.80 | |||
| NSLP-R8040-101MT | 0.290±30% | 1.00 |
四、P系列

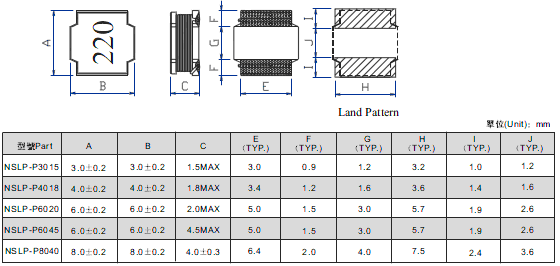

1、封裝與規格尺寸圖表
2、型號與參數表
| 工廠型號（P系列） | 電感量(uH) | 公差 | 測試頻率 | 直流電阻 Max(Ω) | 飽和電流 Max (A) |
|---|---|---|---|---|---|
| NSLP-P4018-101MT | 100uH | 20% | 100kHz | 1.500±30% | 0.40 |
| NSLP-P6045-101MT | 0.500±30% | 0.80 | |||
| NSLP-P8040-101MT | 0.290±30% | 1.00 |

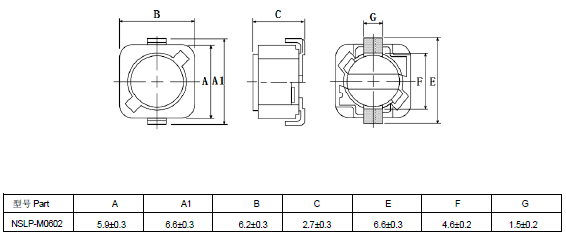

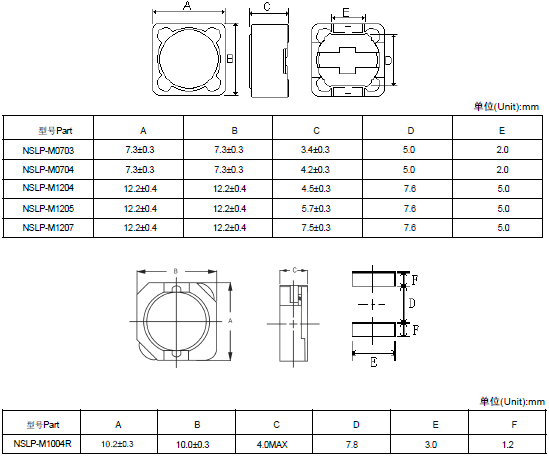

1、封裝與規格尺寸圖表
| 工廠型號（M系列） | 電感量(uH) | 公差 | 測試頻率 | 直流電阻 Max(Ω) | 飽和電流 Max (A) |
|---|---|---|---|---|---|
| NSLP-M0602-101MT | 100uH | 20% | 1kHz | 1.500 | 0.45 |
| NSLP-M0703-101MT | 0.790 | 0.50 | |||
| NSLP-M0704-101MT | 0.610 | 0.60 | |||
| NSLP-M1205-101MT | 0.198 | 1.30 | |||
| NSLP-M1207-101MT | 0.220 | 1.70 | |||
| NSLP-M1004-101MT | 100kHz | 0.430 | 1.35 | ||
| NSLP-M1204-101MT | 0.308 | 1.20 |
